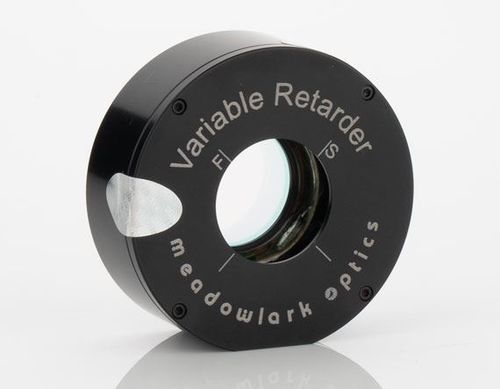

Lame à retard de phase à cristaux liquides #4567

Aperçu
Les rétardateurs variables à cristaux liquides Meadowlark Optics permettent un contrôle électrique précis de la polarisation en modifiant la biréfringence effective selon la tension appliquée. L'augmentation de la tension diminue la retardance. Ces unités sont conçues pour le contrôle actif de la polarisation en métrologie et instrumentation médicale, notamment pour l'analyse des contraintes, l'analyse d'ingrédients pharmaceutiques et la microscopie biologique.

Principales caractéristiques

• Contrôle électrique précis de la polarisation
• Plusieurs options de longueurs d'onde, de l'UV au NIR
• Compatibles avec les contrôleurs de cristaux liquides Meadowlark Optics (analogiques et numériques)

Construction et description optique
Les rétardateurs sont constitués d'une couche de cristal liquide nématique biréfringente enfermée entre des fenêtres en silice fondue optiquement polies. Les fenêtres sont revêtues d'oxyde d'indium-étain conducteur et transparent (ITO) pour assurer une transmission maximale sur la gamme de longueurs d'onde spécifiée. Chaque unité est fournie avec des données mesurées de retardance en fonction de la tension pour sa plage de longueurs d'onde spécifiée.

Alimentation électrique et fonctionnement
Ces rétardateurs doivent être alimentés par une forme d'onde alternative ne contenant pas de composante continue afin d'éviter l'accumulation d'ions et d'endommager la couche de cristal liquide. Une onde carrée de 2 kHz à amplitude ajustable est la forme d'onde de commande recommandée. Les contrôleurs Meadowlark Optics pour cristaux liquides répondent à ces exigences d'alimentation.

Applications
Utilisations typiques : contrôle de polarisation pour la métrologie, instrumentation médicale, analyse des contraintes/déformations, analyses pharmaceutiques et microscopie biologique. Les unités non compensées présentent une retardance résiduelle d'environ 30 nm à haute tension.

Inclus / Mécanique
Chaque rétardateur est fourni avec ses données de retardance en fonction de la tension et un câble coaxial avec connecteur correspondant pour la connexion à un contrôleur compatible.

Caractéristiques techniques

• Élément optique : couche de cristal liquide nématique biréfringente
• Fenêtres : silice fondue optiquement polie
• Revêtement des fenêtres : Indium Tin Oxide (ITO) conducteur et transparent
• Options de longueurs d'onde : plusieurs configurations couvrant l'UV au NIR
• Retardance résiduelle (non compensée) : ~30 nm à haute tension
• Exigences d'entraînement : forme d'onde AC sans composante DC ; onde carrée 2 kHz recommandée, amplitude ajustable
• Données fournies : courbe retardance vs tension par plage de longueurs d'onde
• Accessoires fournis : câble coaxial avec connecteur correspondant
• Compatibilité contrôleur recommandée : contrôleurs Meadowlark Optics pour cristaux liquides (analogiques et numériques)
