Lame à retard de phase en polymère #3646
achromatique

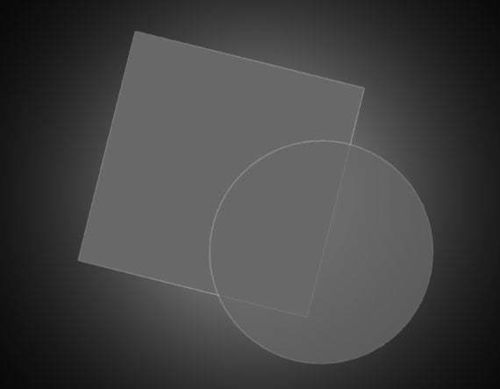

Lame à retard de phase en polymère - #3646 - Edmund Industrial Optics - achromatique
Lame à retard de phase en polymère - #3646 - Edmund Industrial Optics - achromatique
Lame à retard de phase en polymère - #3646 - Edmund Industrial Optics - achromatique - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Spécifications
en polymère, achromatique

Description

Aperçu
  • Film retardateur polymère conçu pour modifier l'état de polarisation de la lumière transmise. Disponible en retardation quart d'onde (λ/4, WP140HE), demi-onde (λ/2, WP280) et une-onde (1λ, WP560).
  • WP140HE (λ/4) et WP280 (λ/2) sont des retardateurs achromatiques en polycarbonate modifié monocouche ; WP560 (1λ) est obtenu par lamination de deux films λ/2 pour atteindre environ 560 nm de retardation.
  • Performance optique maintenue jusqu'à 90°C ; intégrité mécanique jusqu'à 80°C.


Applications
  • Polariseurs circulaires et modules d'affichage (LCD).
  • Composants fibre optique, contrôle de polarisation dans les systèmes optiques cohérents, vision industrielle et instrumentations laser.
  • Assemblages de polarisation industriels et de laboratoire nécessitant des valeurs de retardation spécifiques.


Manipulation et identification
  • Aspect principal : feuille polymère mince fournie avec un film de protection amovible.
  • Le film de protection présente une bande noire indiquant l'axe rapide pour l'alignement lors de l'assemblage.
  • Respecter les températures de service recommandées et éviter l'exposition au-delà des limites thermiques spécifiées.


Caractéristiques techniques
  • Matériau : polycarbonate modifié (monocouche pour λ/4 et λ/2 ; construction laminée pour 1λ).
  • Références : WP140HE (λ/4), WP280 (λ/2), WP560 (1λ).
  • Transmission : WP140HE >90% de transmission sur 450–700 nm.
  • Construction : WP560 obtenu par lamination de deux films WP280 (λ/2) pour atteindre ~560 nm de retardation.
  • Limites thermiques : optiquement stable jusqu'à 90°C ; mécaniquement stable jusqu'à 80°C.
  • Formats : feuilles rondes, carrées ou rectangulaires fabriquables dans une large gamme de dimensions.
