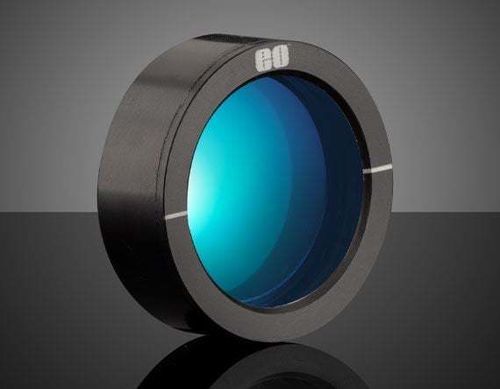

Lame à retard de phase en polymère #4513

d'ordre zéro

Aperçu du produit
Les plaques à retard grand angle sont conçues pour accepter une large plage d'angles d'incidence avec un décalage de retard minimal jusqu'à 30° d'angle d'incidence. Elles sont disponibles pour longueurs d'onde visibles et NIR (532 nm, 633 nm, 1064 nm, 1550 nm) et en valeurs de retard λ/2 ou λ/4. La construction utilise un polymère biréfringent stratifié quasi-zéro-ordre monté sur substrat N-BK7 et revêtu d'un traitement antireflet large bande (BBAR).

Caractéristiques principales

• Tolérances de retardance aussi précises que ≤λ/250 jusqu'à 30° d'AOI
• Construction en polymère biréfringent stratifié quasi-zéro-ordre
• Adaptée aux applications nécessitant de larges angles d'acceptation

Description
Ces plaques présentent une précision de retardance ≤λ/250 pour les quart d'onde et ≤λ/100 pour les demi-onde au centre, réduisant la sensibilité à l'angle d'incidence. Les éléments sont stratifiés avec un polymère biréfringent sur substrat N-BK7 et reçoivent un revêtement BBAR pour diminuer les réflexions sur la bande de conception.

Remarque
L'axe rapide est indiqué par une ligne pour le positionnement.

Caractéristiques techniques

• Longueurs d'onde de conception : 532 nm, 633 nm, 1064 nm, 1550 nm
• Valeurs de retard : λ/2 (demi-onde) et λ/4 (quart d'onde)
• Précision de retardance (centre) : ≤λ/250 pour quart d'onde ; ≤λ/100 pour demi-onde
• Acceptation angulaire : décalage de retard minimal jusqu'à 30° d'AOI
• Construction : polymère biréfringent stratifié quasi-zéro-ordre sur substrat N-BK7
• Revêtement de surface : revêtement antireflet large bande (BBAR)
• Marquage de l'axe rapide : l'axe rapide est indiqué par une ligne
