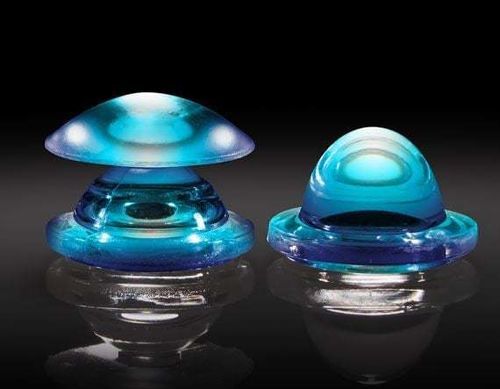

Lentille sphérique #4701

en siliconevisiblepour l'optique

Présentation du produit
Les optiques pour montage en surface LumenFlow offrent un rendement optique élevé dans un boîtier compact et bas profil, facilement intégrable aux assemblages photoniques. Moulées avec des tolérances serrées pour garantir des performances répétables d’un lot de production à l’autre. Conçues pour le placement et la soudure automatisés sur PCB en parallèle avec des composants CMS, ces optiques sont optimisées pour les flux de fabrication à grand volume et réduisent les coûts et les temps de cycle d’assemblage.

Principales caractéristiques

• Cinq formes de lentilles pour personnaliser les profils d’éclairement
• Plus de 90 % de rendement optique de l’UV-A au visible et proche IR
• Pattes de soudure permettant un placement haute précision compatible avec les process SMT

Matériaux et résistance environnementale
Les optiques sont fabriquées en silicone d’optique qui ne fond pas et ne se rétracte pas lors du refusion; elles supportent une température de fonctionnement jusqu’à 200°C. La construction en silicone est résistante à l’eau (submersible), résistante aux UV et aux chocs et à l’usure environnementale, garantissant une stabilité à long terme dans des applications exigeantes.

Performances optiques et options
Disponibles dans un large éventail de distances focales et de formats. Adaptées à la vision industrielle, aux capteurs et aux applications d’éclairage de l’UV-A à 1,6 µm. Une large gamme d’angles de faisceau et de champ est proposée; ces angles correspondent à 50 % et 10 % de l’intensité lumineuse (FWHM et FWTM) pour définir les patrons d’éclairage.

Fabrication et assemblage
Conçues pour le placement et la soudure automatisés avec des composants CMS; compatibles avec les flux de production à grand volume et permettant de réduire les coûts et les temps de cycle d’assemblage. Moulées avec des tolérances serrées pour assurer des performances reproductibles en production.

Caractéristiques techniques

• Famille : LumenFlow Surface-Mount Optics
• Options de forme de lentille : Cinq formes pour personnaliser les profils d’éclairement
• Rendement optique : Plus de 90 % de l’UV-A au visible et proche IR
• Plage de longueurs d’onde : UV-A à 1,6 µm
• Matériau : Silicone d’optique
• Température de fonctionnement : 200°C
• Propriétés environnementales : Résistant à l’eau, submersible, résistant aux UV, résistant aux chocs et à l’usure
• Montage : Pattes de soudure pour placement PCB haute précision (compatible SMT)
• Métriques angle faisceau/champ : Fournies en valeurs angulaires pour 50 % (FWHM) et 10 % (FWTM) de l’intensité
