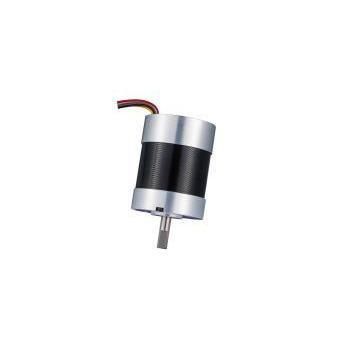

Moteur brushless RB-5740-68 series

BLDC12 V18 V

Vue d'ensemble du produit

RB-5740-68 est un moteur DC brushless (BLDC) de série 57 mm fabriqué par KWC Motor. Il présente un corps compact de 38,9 mm de longueur et un flux magnétique rotorique élevé, offrant une densité de couple et de puissance supérieure. Le couple nominal maximal atteint jusqu'à 700 g·cm (versions N-03 / N-04) et le couple de blocage est proche de 2,8–3 kg·cm, adapté aux applications nécessitant un fort couple dans un encombrement réduit.

Points clés pour les acheteurs techniques

• Catégorie de produit : Moteurs DC sans balais
• Famille : BLDC
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : Robotique, tondeuses intelligentes, centrifugeuses, robots de service, machines de cuisine professionnelles

Signaux de spécification

• Diamètre : 57 mm (classe NEMA 23)
• Longueur corps : 38,9 mm (profil bas)
• Couple nominal (max rapporté) : jusqu'à 700 g·cm

Personnalisation et notes d'approvisionnement
Les options OEM/ODM couvrent la tension de fonctionnement, la vitesse, l'ajustement de couple, la conception de l'arbre (longueur, arbre en D, fileté), les patterns de fixation, les câbles/connecteurs, l'intégration de réducteurs, les encodeurs/pré-montage et les objectifs EMC/bruit. Les dimensions mécaniques et paramètres électriques peuvent être adaptés au projet. Le prix et les délais dépendent de la variante confirmée, des quantités et du niveau de personnalisation.

Applications cibles & solutions

• Robotique de service & motorisation extérieure : Motorisations pour tondeuses robots, robots de service et AGV ; le corps plat de 38,9 mm facilite l'intégration dans des moyeux de roue ou châssis.
• Instruments de laboratoire & transformation alimentaire professionnelle : Convient aux centrifugeuses haute vitesse et aux robots de préparation alimentaire demandant couple bas régime stable et fonctionnement fluide à haute vitesse.

Spécifications techniques
* Source des données : fiche technique KWC RB-5740-68. Tension, vitesse et longueur d'arbre personnalisables.

RB-5740-68-N-01 | Plage tension fonctionnement : 6.0V – 15.0V | Tension nominale : 12.0V | Vitesse à vide : 2550 rpm | Vitesse @ rendement max : 2370 rpm | Couple @ rendement max : 131.3 g·cm | Puissance : 12.87 W
RB-5740-68-N-02 | 8.0V – 26.0V | 24.0V | 4980 rpm | 4524 rpm | 265.1 g·cm | 25.99 W
RB-5740-68-N-03 | 18.0V – 26.0V | 24.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W
RB-5740-68-N-04 | 18.0V – 26.0V | 18.0V | 6000 rpm | 5250 rpm | 700.0 g·cm | 68.63 W

Points de comparaison (57 mm vs 42 mm typique)

• Capacité de couple : RB-5740-68 : jusqu'à 700 g·cm vs 42 mm typique : généralement < 400 g·cm
• Puissance : jusqu'à ~68,6 W vs 42 mm typique : généralement < 40 W
• Couple de blocage / pic : couple de pointe élevé (~2,8–3 kg·cm)
• Structure : boîtier large 57 mm, profil bas et stable vs forme généralement plus fine et longue

Fabrication, qualité et notes de commande

• Production directe usine avec atelier d'outillage et lignes d'assemblage automatisées, prise en charge du prototypage et de la production en volume.
• Contrôle qualité : inspection 100% incluant tests de bruit et de courant ; conforme RoHS / REACH.
• Échantillons & délais : échantillons courants 7–14 jours ; capacité de production adaptée aux volumes.
• Guidance MOQ : échantillons 1–5 pcs acceptés ; commandes pilotes 100–500 pcs ; production en série recommandée dès ~1 000 pcs.
• Conditionnement : blister tray industriel + cartons renforcés ; palettisation export disponible.

Caractéristiques / résumé technique

• Dénomination commerciale : RB-5740-68
• Marque : KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Type de moteur : Moteur DC sans balais (BLDC)
• Diamètre extérieur : 57 mm (NEMA 23)
• Longueur corps : 38,9 mm (profil bas)
• Couple nominal (max) : jusqu'à 700 g·cm (selon variante)
• Couple de blocage : env. 2,8–3 kg·cm
• Tensions nominales disponibles : 12 V, 18 V, 24 V (selon modèle)
• Vitesse à vide / à rendement max : ~2 550 à 6 000 rpm selon modèle
• Puissance maximale rapportée : jusqu'à 68,63 W
• Options de personnalisation : tension, vitesse, couple, longueur/type d'arbre, perçages de montage, pré-montage engrenage/encodeur, faisceaux, mesures EMC
• Conformité & essais : RoHS / REACH ; tests bruit/courant avant expédition
