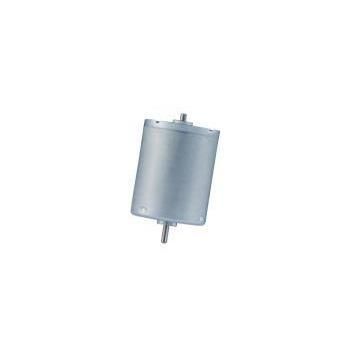

Moteur brushless RB-2430-9C series

BLDC6 V12 V

Aperçu du produit
Le RB-2430-9C est un moteur DC sans balais (BLDC) de la classe 24 mm avec un corps allongé de 30,8 mm et une conception à rotor externe. Le circuit magnétique plus long et l'espace de bobinage accru améliorent la densité de couple (série max jusqu'à 76 g·cm) tout en conservant un encombrement réduit. Adapté aux entraînements compacts exigeant précision et forte charge dans les équipements médicaux et industriels.

Points clés pour les acheteurs techniques

• Catégorie produit : Moteurs DC sans balais (BLDC)
• Modèle : RB-2430-9C (variantes N-01 à N-04)
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : outils chirurgicaux motorisés, centrifugeuses médicales, pompes, vannes électriques, pompes à vide, appareils de soin personnel

Signaux de spécification

• Diamètre : classe 24 mm
• Longueur de corps (allongée) : 30,8 mm
• Rotor externe (forte inertie)
• Couple maximal (série) : jusqu'à 76 g·cm

Personnalisation et approvisionnement
Personnalisation OEM/ODM disponible pour la tension de fonctionnement, la vitesse nominale, l'ajustement du couple, le type/longueur d'arbre, le motif de fixation, les fils/connecteurs, le pré-assemblage réducteur/encodeur et les cibles EMC/bruit. Le prix et les délais sont confirmés après validation de l'application, des spécifications et des quantités.

Applications cibles & solutions

• Dispositifs médicaux : outils chirurgicaux motorisés, centrifugeuses médicales, tensiomètres électroniques — conception sans balais pour réduire les interférences et augmenter la fiabilité.
• Contrôle de fluides & petits entraînements : vannes électriques, pompes à vide, pompes air/eau, appareils de soin/massage — sortie stable sous charges variables.

Spécifications techniques
Source : fiche technique KWC RB-2430-9C. Personnalisation approfondie possible.
Modèle | Plage de tension de service | Tension nominale | Vitesse à vide | Vitesse au rendement max | Couple au rendement max | Puissance (au rendement max)
RB-2430-9C-N-01 | 5.0V - 9.0V | 6.0V | 4800 rpm | 3694 rpm | 34.5 g·cm | 1.31 W
RB-2430-9C-N-02 | 6.0V - 12.0V | 9.0V | 5300 rpm | 4184 rpm | 47.8 g·cm | 2.05 W
RB-2430-9C-N-03 | 9.0V - 16.0V | 12.0V | 8010 rpm | 6800 rpm | 66.7 g·cm | 4.40 W
RB-2430-9C-N-04 | 19.0V - 26.0V | 24.0V | 7800 rpm | 6280 rpm | 76.0 g·cm | 4.90 W

Notes de conception
La conception à rotor externe offre un moment d'inertie plus élevé permettant une meilleure stabilité de vitesse et un couple plus important sur des charges variables. Vérifier les limites thermiques et le profil de charge pour un fonctionnement continu en forte charge.

Qualité & production

• Production directe usine avec outillage interne et assemblage automatisé.
• Contrôles sonores et de courant à 100 % ; conformité RoHS/REACH.
• Capacités d'échantillonnage flexibles, petites séries et production de volume.

Caractéristiques / Résumé technique

• Modèle : série RB-2430-9C
• Marque : KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Type : Moteur DC sans balais (BLDC), rotor externe
• Diamètre : ≈24 mm ; Longueur : 30,8 mm
• Couple max série : jusqu'à 76 g·cm
• Tensions nominales et vitesses : voir spécifications techniques
• Applications : outils chirurgicaux, centrifugeuses médicales, pompes, vannes électriques, pompes à vide, appareils de soin personnel
• Personnalisations : plage de tension, vitesse, couple, forme/longueur d'arbre, options de fixation, intégration réducteur/encodeur, câblage, réglages EMC/bruit
