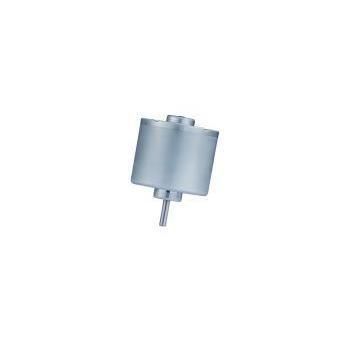

Moteur brushless RB-3630-68 series

BLDC6 V12 V

Présentation du produit
RB-3630-68 est un moteur DC sans balais (BLDC) à rotor extérieur de 36 mm conçu pour des applications compactes nécessitant une rotation lisse à basse vitesse. Usages typiques : rideaux motorisés, distributeurs automatiques, modules DAB/ATM et vannes. Le corps prolongé de 30 mm augmente l'inertie et la capacité de couple jusqu'à 170.8 g·cm.

Points clés pour les acheteurs techniques

• Catégorie de produit : Moteurs DC sans balais
• Famille : Rotor extérieur BLDC
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : rideaux motorisés, DAB/ATM, distributeurs, vannes

Signaux de spécification

• Diamètre : 36 mm
• Couple : jusqu'à 170.8 g·cm

Personnalisation et approvisionnement
KWC Motor propose des services OEM/ODM pour la tension, la vitesse, le couple, la conception d'arbre, les câbles/connecteurs, l'intégration de réducteurs, l'encodeur et les cibles EMC/bruit. Les prix et délais sont confirmés après validation des spécifications, de l'application et des quantités.

Applications cibles & solutions
Avec un rotor extérieur 36 mm et un corps prolongé 30 mm, le RB-3630-68 offre une inertie et un couple élevés (couple max au point d'efficacité jusqu'à 170.8 g·cm). Convient pour :

• Domotique & Contrôle d'accès : rideaux motorisés, portes/fenêtres automatiques, modules d'éclairage, systèmes de contrôle d'accès — fonctionnement silencieux et réduction des à-coups à basse vitesse.
• Automatisation financière & commerciale : modules de distribution de billets ATM, distributeurs automatiques, vannes électriques — solution compacte à fort couple pour commandes mécaniques précises.

Spécifications techniques
* Source des données : fiche technique KWC RB-3630-68. Personnalisation approfondie possible pour tension, vitesse et longueur d'arbre.

Tableau des variantes
Modèle | Plage de tension de fonctionnement | Tension nominale | Vitesse à vide | Vitesse au rendement max | Couple au rendement max | Puissance (au rendement max)
RB-3630-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3630-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3630-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3630-68-N-04 | 5.8V - 12.0V | 6.0V | 3000 rpm | 2300 rpm | 102.0 g·cm | 2.42 W

Notes de personnalisation
Longueur d'arbre, forme d'arbre et perçages de fixation, pré-assemblage d'engrenages/encodeurs, et mesures EMC peuvent être adaptés au projet. Délais et tarifs dépendant des spécifications confirmées et des quantités.

FAQ achat

• MOQ : Commandes flexibles. Échantillons 1–5 pcs ; pré-séries 100–500 pcs ; production en série recommandée à partir de 1 000 pcs.
• Plans / Fiche technique : Fiche produit et dessins PDF disponibles sur demande.
• Emballage : Blister trays industriels + cartons renforcés ; emballage palettisé pour export possible.

Caractéristiques / spécifications techniques

• Série : RB-3630-68
• Type de moteur : Moteur DC sans balais à rotor extérieur 36 mm (BLDC)
• Diamètre : 36 mm
• Longueur corps : 30 mm
• Couple maximal annoncé : jusqu'à 170.8 g·cm (selon variante)
• Tensions nominales disponibles : 6.0V, 12.0V, 24.0V
• Vitesses à vide par variante : 2950 rpm, 4680 rpm, 11900 rpm, 3000 rpm
• Puissances au rendement max par variante : 2.42 W, 3.2 W, 5.6 W, 15.9 W
• Applications typiques : rideaux motorisés, ATM, distributeurs automatiques, vannes, portes/fenêtres automatiques, éclairage, contrôle d'accès
• Personnalisation : tension, vitesse, couple, conception d'arbre, intégration de réducteur, encodeur, câbles/terminaux, cibles EMC/bruit
• Qualité : test 100% bruit et courant ; conformité RoHS/REACH
