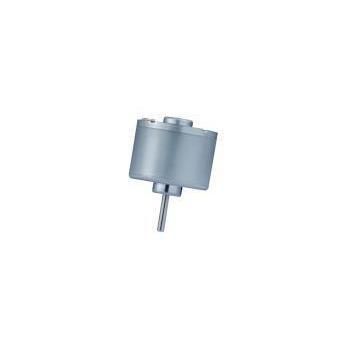

Moteur brushless RB-3626-68 series

DCBLDC12 V

Présentation du produit
Le RB-3626-68 est un moteur DC sans balais (BLDC) à rotor extérieur conçu pour les intégrations compactes nécessitant une forte densité de couple et de faibles vibrations. Diamètre nominal 36 mm et corps plat de 26 mm ; le couple au point de rendement maximal atteint jusqu'à 170,8 g·cm selon la variante.

Points clés pour les responsables conception/achat

• Catégorie produit : Moteurs DC sans balais (BLDC)
• Famille : Rotor extérieur (outer-rotor) BLDC
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : distributeurs automatiques, ATM, équipements de bureau, pompes, appareils de soins personnels

Indicateurs de spécification

• Diamètre : 36 mm
• Longueur du corps : 26 mm
• Couple (à rendement max) : jusqu'à 170,8 g·cm (selon modèle)

Applications cibles & solutions
Grâce à son architecture extérieur-rotor et son profil compact, le RB-3626-68 offre une inertie de rotation et une densité de couple supérieures aux moteurs intérieur-rotor de même diamètre, pour une conduite stable et silencieuse dans des espaces contraints. Intégrations courantes :

• Automatisation financière & bureautique : ATM, distributeurs, imprimantes, projecteurs — mouvement précis en faible encombrement.
• Applications médicales & soins personnels : micro-pompes, électrovannes, appareils de massage, rasoirs électriques — vibration et bruit réduits.

Spécifications techniques (modèles et performances)
Model | Plage de tension de fonctionnement | Tension nominale | Vitesse à vide | Vitesse à rendement max | Couple à rendement max | Puissance (à rendement max)
RB-3626-68-N-01 | 9.0V - 14.0V | 12.0V | 2950 rpm | 2251 rpm | 136.9 g·cm | 3.2 W
RB-3626-68-N-02 | 19.0V - 26.0V | 24.0V | 4680 rpm | 3562 rpm | 153.0 g·cm | 5.6 W
RB-3626-68-N-03 | 19.0V - 26.0V | 24.0V | 11900 rpm | 9065 rpm | 170.8 g·cm | 15.9 W
RB-3626-68-N-04 | 8.0V - 26.0V | 9.0V | 2800 rpm | 1900 rpm | 137.7 g·cm | 2.69 W

Personnalisation et intégration

• Options OEM/ODM : plages de tension, réglage vitesse/couple, géométrie d'arbre (D-shaft, fileté), longueur d'arbre et perçages de fixation.
• Pré-assemblage possible : engrenages, vis sans fin, encodeurs, câbles et connecteurs sur demande.
• Mesures EMC/antibruit et intégration d'encodeur ou d'électronique de commande disponibles selon projet.

Comparaison (éléments sélectionnés)
Élément de comparaison | KWC RB-3626-68 (Rotor extérieur) | Moteur 36mm intérieur standard
Régularité du couple | Excellente (forte inertie) | Standard
Couple disponible | Élevé (Max 170,8 g·cm) | Limité par la configuration du rotor
EMI | Faible (pas d'étincelage) | Plus élevé pour les moteurs à balais
Longueur du corps | 26 mm (profil plat) | Généralement plus long

Achat & fabrication

• MOQ & échantillons : Commandes flexibles ; échantillons 1–5 pcs possibles ; tests/petites séries 100–500 pcs ; production série recommandée dès ~1 000 pcs.
• Emballage : Plateaux blister industriels + cartons renforcés ; palettisation pour export disponible.
• Qualité & tests : Contrôle 100% incluant essais bruit et courant ; conforme RoHS/REACH. Délai échantillon typique 7–14 jours.

Caractéristiques / spécifications techniques

• Série : RB-3626-68
• Type : BLDC à rotor extérieur
• Diamètre : 36 mm
• Longueur du corps : 26 mm
• Couple max (rendement) : jusqu'à 170.8 g·cm
• Plages de tension : 8.0V–26.0V selon variantes
• Tensions nominales : 9.0V, 12.0V, 24.0V
• Vitesse à vide : env. 2 800–11 900 rpm selon modèle
• Puissance (à rendement max) : env. 2.69 W–15.9 W selon modèle
• Options personnalisables : tension, vitesse, couple, longueur/type d'arbre, perçages, pré-assemblage engrenage/encodeur, solutions EMC/antibruit
