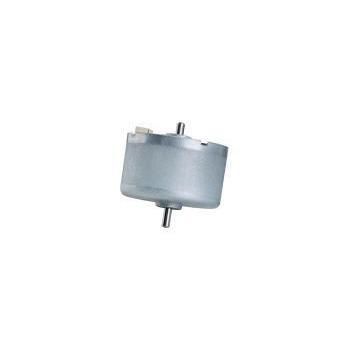

Moteur brushless RB-2415-9C series

à commutation électroniqueà courant continuBLDC

RB-2415-9C — Aperçu produit
Le RB-2415-9C est un moteur brushless DC (BLDC) de classe 24 mm fabriqué par KWC Motor, Dongguan KWC Machinery Co., Ltd. Conception compacte à corps plat (diamètre 24,4 mm, longueur de corps typ. 15,1 mm). Destiné aux applications micro-actionneurs à faible bruit et faible EMI, disponible en plusieurs variantes de tension et options configurables pour pompes, vannes, actionneurs et appareils connectés.

Points clés pour ingénieurs et acheteurs

• Catégorie de produit : Moteurs DC brushless
• Famille moteur : Moteur brushless DC (BLDC)
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : Micro-pompes médicales, vannes électriques, sèche-cheveux, appareils de massage, pompe à air, pompe à eau, pompes à vide, petits actionneurs

Caractéristiques techniques principales

• Diamètre : 24,4 mm
• Longueur de corps : 15,1 mm (typique)
• Tension de fonctionnement / nominale : 4,5 V – 24,0 V (selon variante)
• Vitesse à vide : 3 100 – 6 200 tr/min
• Démoment au rendement max : 17,1 – 20,4 g·cm

Personnalisation et informations d'approvisionnement
KWC Motor propose des services OEM/ODM pour adapter tension, vitesse, couple, forme/longueur d'arbre, câblage/connecteurs, pré-montage de réducteurs ou encodeurs, et objectifs de bruit/EMC. Les personnalisations profondes sont possibles. Le prix final et les délais sont confirmés après définition des spécifications, quantités et exigences de personnalisation.

Applications cibles & solutions

• Médical de précision & contrôle des fluides
  • Conçu pour fournir une alimentation régulière et stable aux micro-pompes médicales, mélangeurs médicaux, pompes à vide, pompes à air et pompes à eau.
  • Conception faible EMI adaptée aux contraintes EMC strictes si associée à un pilote et une intégration corrects ; adapté au pilotage précis de vannes électriques.
• Soins personnels & appareils de beauté
  • Les variantes haute vitesse et le faible niveau sonore rendent la série adaptée aux sèche-cheveux haute vitesse, rasoirs électriques, fers à friser, lisseurs et appareils de massage.

Spécifications techniques
Source des données : fiche technique KWC RB-2415-9C. Personnalisation possible pour tension, vitesse et longueur d'arbre.
Modèle | Plage de tension | Tension nominale | Vitesse à vide | Vitesse au rendement max | Couple au rendement max | Puissance (au rendement max)
RB-2415-9C-N-01 | 4,5V – 6,0V | 4,8V | 3100 tr/min | 2276 tr/min | 17,1 g·cm | 0,40 W
RB-2415-9C-N-02 | 9,0V – 16,0V | 12,0V | 6200 tr/min | 4975 tr/min | 20,4 g·cm | 1,04 W
RB-2415-9C-N-03 | 6,0V – 12,0V | 7,2V | 3100 tr/min | 2276 tr/min | 17,1 g·cm | 0,40 W
RB-2415-9C-N-04 | 9,0V – 24,0V | 18,0V | 6200 tr/min | 4975 tr/min | 20,4 g·cm | 1,04 W

FAQ Achat (sélection)

• Quantité minimale de commande (MOQ) : Commandes flexibles. Pas de MOQ pour les échantillons (1–5 pcs) ; essais pilotes généralement 100–500 pcs ; production série à partir d'environ 1 000 pcs.
• Plans / Fiche technique : Plans et fiches PDF disponibles sur demande.
• Conditionnement : Plateaux blister industriels + cartons renforcés pour protection contre chocs et ESD ; possibilité d'emballage sur palette pour export.

Caractéristiques / Récapitulatif technique

• Modèle : série RB-2415-9C
• Diamètre : 24,4 mm
• Longueur de corps : ~15,1 mm (typique)
• Plages de tension : 4,5 V–24,0 V (selon modèle)
• Vitesse à vide : 3 100 tr/min ou 6 200 tr/min (selon variante)
• Couple au rendement max : 17,1 g·cm ou 20,4 g·cm
• Puissance au rendement max : 0,40 W – 1,04 W
• Caractéristiques typiques : topologie BLDC 9 fentes / 12 pôles, faible bruit (<45 dB typ.) et faible EMI
• Options de personnalisation : arbre, longueur, perçages de fixation, réglage tension/vitesse/couple ; pré-montage possible de réducteur, encodeur ou câblage.
