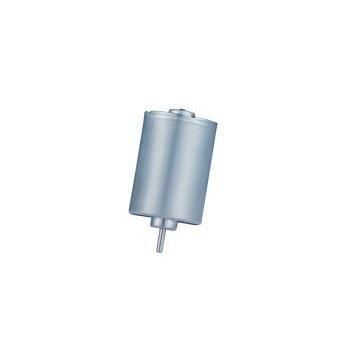

Moteur brushless RB-3650-68 series

BLDC12 V24 V

Présentation du produit
Le RB-3650-68 est un moteur DC sans balais à rotor externe (BLDC) de la classe 36 mm fabriqué par KWC Motor, Dongguan KWC Machinery Co., Ltd. La série comprend une version phare à corps 50 mm et s'adresse aux applications nécessitant un couple élevé et des plages de tension variables (typiquement 8,0–26,0V selon la variante).

Points clés pour les acheteurs techniques

• Catégorie produit : Moteurs DC sans balais (BLDC)
• Famille : Rotor externe, classe 36 mm
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : outils chirurgicaux, centrifugeuses, ventilateurs, pompes, soufflantes, outils électriques

Signaux de spécification

• Diamètre extérieur : 36 mm
• Longueur de corps (version phare) : 50 mm
• Couple max / au rendement : jusqu'à 341,5 g·cm (selon modèle)
• Plage de tension (exemples) : 8,0V–26,0V

Personnalisation et notes d'approvisionnement
KWC Motor propose des services OEM/ODM : tension de fonctionnement, réglage de la vitesse et du couple, longueur et forme d'arbre (D-shaft / fileté), perçage de fixation, pré-assemblage de réducteur/encodeur, options de câblage/connecteurs et objectifs EMC/bruit. Tarifs et délais précisés après validation de l'application, des spécifications et des quantités.

Applications cibles & solutions

• Médical & laboratoire : Convient aux outils chirurgicaux, centrifugeuses et micro-pompes médicales. La conception à rotor externe augmente l'inertie pour stabiliser la vitesse à haut régime.
• Gestion de fluides industriels & aéraulique : Adapté aux soufflantes haute puissance, pompes air/eau, mélangeurs et ventilateurs. Densité de puissance élevée (ex. jusqu'à 31,8 W) pour entraîner des charges à forte résistance.

Spécifications techniques (résumé de la fiche)
Source : fiche technique KWC RB-3650-68. Personnalisation approfondie possible sur tension, vitesse et longueur d'arbre.
Model | Plage de tension | Tension nominale | Vitesse à vide | Vitesse à rendement max | Couple à rendement max | Puissance (à rendement max)
RB-3650-68-N-01 | 9.0V - 14.0V | 12.0V | 5300 rpm | 4302 rpm | 341.5 g·cm | 15.1 W
RB-3650-68-N-02 | 19.0V - 26.0V | 24.0V | 13800 rpm | 11680 rpm | 265.3 g·cm | 31.8 W
RB-3650-68-N-03 | 8.0V - 26.0V | 12.0V | 5400 rpm | 4100 rpm | 255.0 g·cm | 10.76 W
RB-3650-68-N-04 | 8.0V - 26.0V | 24.0V | 12000 rpm | 9000 rpm | 306.0 g·cm | 28.34 W

Points de comparaison

• Régularité du couple : L'inertie du rotor externe améliore la constance du couple par rapport aux conceptions inrunner classiques.
• Couple disponible : Exemple max 341,5 g·cm (variante dépendante).
• Densité de puissance : Exemple jusqu'à 31,8 W sur variantes haute tension.

FAQ achat (résumé)

• MOQ : Flexible ; échantillons 1–5 pcs possibles. Runs pilotes typiques 100–500 pcs ; production de masse recommandée à partir de 1 000 pcs.
• Fiche / plans : Fiche technique et plans mécaniques fournis sur demande.
• Emballage : Blisters industriels + cartons renforcés ; palettisation export disponible.

Caractéristiques / spécifications techniques

• Modèle / série : RB-3650-68
• Type : Moteur BLDC à rotor externe
• Diamètre extérieur : 36 mm
• Longueur de corps (phare) : 50 mm
• Variantes : RB-3650-68-N-01 / N-02 / N-03 / N-04
• Plage de tension : 8.0V–26.0V (selon variante)
• Vitesse à vide : jusqu'à 13 800 rpm
• Couple au rendement max : jusqu'à 341,5 g·cm
• Puissance (au rendement max) : jusqu'à 31,8 W
• Applications typiques : outils chirurgicaux, centrifugeuses, ventilateurs, soufflantes, pompes, outils électriques, mélangeurs
• Options de personnalisation : tension, vitesse, couple, longueur/type d'arbre, perçage de fixation, pré-assemblage de réducteur/encodeur, câbles/connecteurs, mesures EMC/bruit
• Qualité : essais 100% bruit et courant ; conformité RoHS/REACH indiquée
