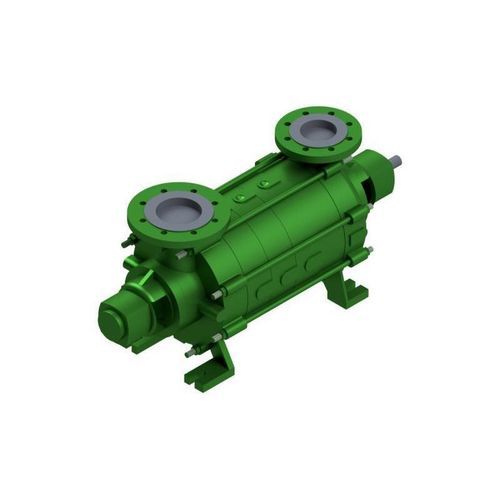

Pompe centrifuge HZS

pour pétroleà carburantpour hydrocarbures

Description
La Type HZS est une pompe centrifuge auto-amorçante, mono- ou multistage, équipée d'une étanchéité d'arbre (lubrification : graisse). Elle est conçue pour une installation horizontale et un fonctionnement en rotation droite ou gauche, adaptée aux applications industrielles nécessitant l'auto-amorçage et des hauteurs manométriques élevées.

Ventilation / Fonctionnement
Le dispositif d'aspiration fonctionne selon le principe d'une pompe à canal latéral. Au démarrage, le liquide présent dans la pompe se mélange avec l'air contenu dans la conduite d'aspiration pour former un mélange liquide-gaz ; l'organe d'aspiration évacue la part d'air dans le raccord de refoulement. L'agencement de l'étage d'aspiration côté pression garantit une purge complète de la conduite d'aspiration et du corps de pompe.

Optimisation pour faibles valeurs NPSH
Pour obtenir de faibles valeurs NPSH, le pied d'aspiration est conçu en spirale d'entrée et la roue côté aspiration présente une section d'entrée agrandie afin d'améliorer les performances d'aspiration.

Construction et palier
La compensation de l'effort axial s'effectue par des alésages d'équilibrage et des jeux d'étranglement ; des bagues d'usure sont standard côté aspiration et refoulement. L'arbre de la pompe est porté par un palier à billes cylindrique et un palier à contact oblique double face. Lubrification : graisse.

Applications

• Oil & Gas
• Chimie
• Pétrochimie
• Offshore
• Technique navale / Marine
• Installations de ravitaillement & Aviation
• Parcs de stockage / Tank farms
• Énergies renouvelables / Génie environnemental

Remarques
* pressions et températures supérieures sur demande
** selon la taille et la vitesse

Caractéristiques / spécifications techniques

• Q max : 600 m³/h [2640 g.p.m.]**
• H max : 500 m [1640 ft]**
• Pression de service : 16 bar [232 psi]*
• Température : 100 °C [212 °F]*
• Vitesse max : 2950 min−1
• Étanchéité : joint mécanique
• Montage : horizontal
• Auto-amorçante : oui
• Roulements : palier à billes cylindrique + palier à contact oblique double face
• Lubrification : graisse
• Matériaux : fonte à graphite sphéroïdal / fonte d'acier
• Normes : API 610, ISO 5199
• Protection antidéflagrante : catégorie 2 / zone 1
