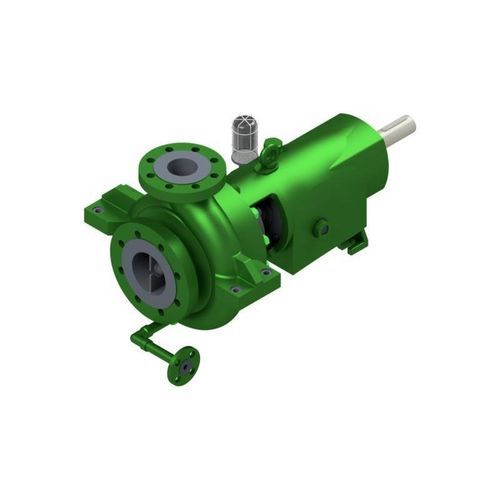

Pompe centrifuge NCR

pour hydrocarburesà huilepour produits chimiques

Description
La NCR est une pompe centrifuge à volute, à simple étage, conçue pour les installations de process et construite selon API 610, exécution OH2. Elle possède un orifice d'aspiration axial et un orifice de refoulement centré orienté verticalement vers le haut. Le corps comporte des appuis moulés pour une suspension d'arbre médiane et une vidange soudée et bridée. L'étanchéité à l'atmosphère est assurée par des joints profilés metal-to-metal ; le volume de la garniture permet l'installation de garnitures mécaniques selon API 682.

Applications

• Pétrole & Gaz
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Ravitaillement & Aviation
• Terminaux / Fermes de stockage
• Énergies renouvelables / Technologies environnementales

Remarques
* Pressions et températures plus élevées sur demande
** Selon la taille et la vitesse

Caractéristiques techniques

• Type : NCR
• Construction : pompe à volute mono-étage, process, API 610, version OH2
• Q max : 1400 m³/h [6160 g.p.m.]**
• H max : 250 m [820 ft]**
• Pression de service : 40 bar [580 psi]*
• Température : 250 °C [480 °F]*
• Vitesse max : 3500 min−1
• Étanchéité : garniture mécanique ; étanchéité à l'atmosphère : joints profilés metal-to-metal
• Roulements : roulement à rouleaux cylindriques + paire de roulements à billes à contact oblique en disposition back-to-back ; joints de palier remplaçables des deux côtés
• Installation : horizontale
• Auto-amorçante : non
• Lubrification : huile
• Matériaux : Duplex, alliages à base de Ni, fonte nodulaire / fonte d'acier, fontes austénitiques
• Normes : API 610, API 682
• Protection Ex : Catégorie 2 / Zone 1
