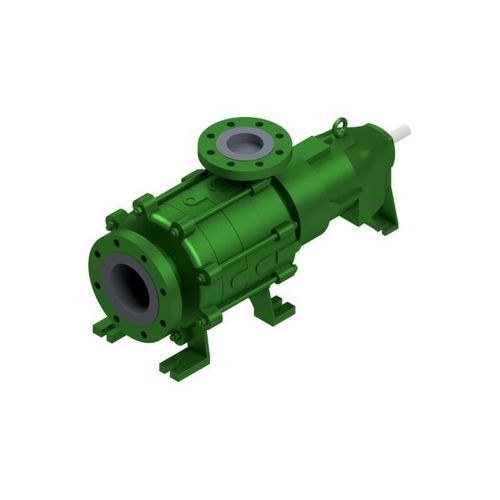

Pompe à canal latéral HZMAR

pour hydrocarburespour gazà huile

Description du produit
La HZSMAR est une pompe à éléments mono- ou multistade équipée d'un accouplement magnétique et d'un étage de refoulement par canal latéral pour la prise en charge de gaz. L'organe de refoulement des gaz fonctionne selon le principe de la pompe à canal latéral : lors du transport de gaz, l'augmentation de pression dans l'étage à canal latéral permet la réintroduction du gaz dans la phase liquide. La pompe est dotée d'un accouplement magnétique permanent ; le corps à fente assure l'étanchéité hermétique du fluide pompé vers l'extérieur. La chaleur issue des pertes par courants de Foucault est évacuée par un flux de circulation interne. L'arbre de pompe est supporté par des paliers lisses en SiC côté fluide et par des paliers à roulements lubrifiés à l'huile côté entraînement. Des bagues d'usure en aspiration et refoulement sont standard. L'équilibrage de la poussée axiale s'effectue par une rondelle de décharge double face dont les volumes de décharge sont soumis à la pression du côté refoulement de la pompe et à la pression de la première étape.

Applications

• Oil & Gas
• Chimie
• Pétrochimie
• Offshore
• Construction navale / Marine
• Stations de ravitaillement & Aéronautique
• Parcs de stockage / Terminaux
• Énergies renouvelables / Génie environnemental

Caractéristiques techniques

• Q max : 600 m³/h [2640 g.p.m.]
• H max : 500 m [1640 ft]
• Pression de service : 16 bar [232 psi]
• Température : 100° C [212° F]
• Vitesse maxi : 3500 min−1
• Étanchéité : accouplement magnétique
• Montage : horizontal
• Orifice d'aspiration : axial
• Palier : roulements (entraînement), paliers lisses SiC (côté produit)
• Lubrification : huile
• Matériaux : Duplex, base Ni, fonte nodulaire / fonte d'acier, fonte austenitique
• Normes : API 685, ISO 15783
• Protection Ex : Catégorie 2 / Zone 1

Caractéristiques / Spécifications

• Pompe en éléments mono- ou multistade avec accouplement magnétique
• Étape à canal latéral pour la prise en charge de gaz et leur réintroduction en phase liquide
• Accouplement magnétique permanent avec étanchéité hermétique par corps à fente
• Évacuation de la chaleur via un flux de circulation interne
• Palier lisse SiC côté produit et roulements lubrifiés à l'huile côté entraînement
• Bagues d'usure aspiration et refoulement en standard
• Équilibrage de la poussée axiale par rondelle de décharge double face
• Adaptée aux applications exigeantes en Oil & Gas, Chimie, Pétrochimie, Offshore et Marine
