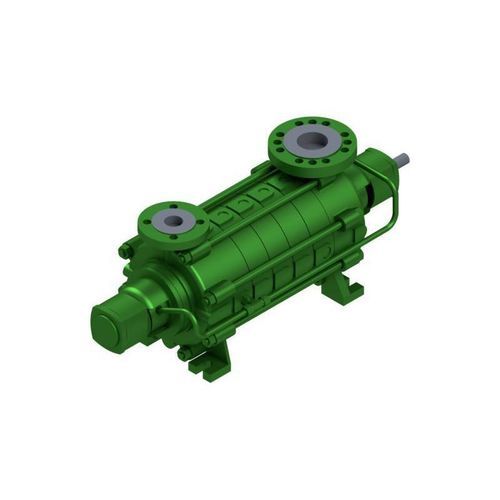

Pompe à rotor HZ

pour pétroleà carburantà huile

Description
La série HZ est une pompe centrifuge à simple ou multiple étages avec étanchéité d'arbre. Le pied d'aspiration est conçu en spirale d'entrée et la roue côté aspiration présente une section d'entrée agrandie pour obtenir de faibles valeurs de NPSH. La compensation de l'effort axial s'effectue par des alésages de décharge et des jeux d'étranglement. Des bagues d'usure côté aspiration et côté refoulement sont standard. L'arbre de la pompe est guidé par un roulement à billes cylindrique et un roulement à contact oblique double face. Les pompes peuvent fonctionner dans les deux sens de rotation (droite et gauche). Une version avec orifice d'aspiration latéral est disponible en variante.

Applications

• pétrole & gaz
• chimie
• pétrochimie
• offshore
• technologie navale / marine
• installations de ravitaillement & aviation
• stockage en cuves / parcs de réservoirs
• énergies renouvelables / génie environnemental

Documentation
Brochures disponibles en allemand et en anglais.

Caractéristiques / spécifications techniques

• Q max : 600 m³/h (selon taille et vitesse)
• H max : 500 m (selon taille et vitesse)
• Pression de service : 16 bar (pressions supérieures sur demande)
• Température : jusqu'à 200 °C (températures supérieures sur demande)
• Vitesse maximale : 3500 min−1
• Étanchéité : garniture mécanique
• Installation : horizontale
• Auto-amorçante : non
• Roulements : roulement cylindrique / roulement à billes à contact oblique / palier lisse côté produit (options)
• Lubrification : graisse
• Matériaux : duplex, alliages à base de Ni, fonte ductile / acier moulé, acier inoxydable austénitique
• Normes : ISO 5199
• Protection antidéflagrante : catégorie 2 / zone 1
