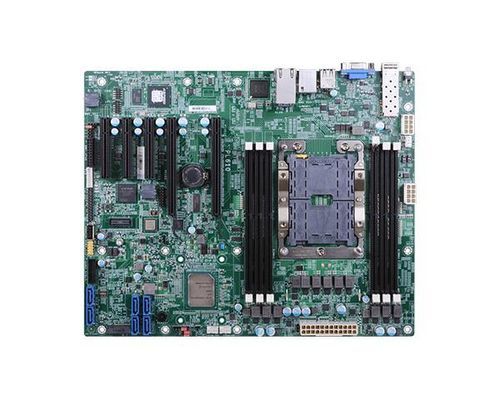

Carte mère ATX PL610-C622

Intel® XeonIntel® C622DDR4 SDRAM

PL610-C622 est une carte mère serveur ATX basée sur les processeurs Intel® Xeon® Scalable et le chipset Intel® C622, conçue pour des calculs à haute agilité et forte évolutivité dans les applications industrielles et serveurs. Elle cible des charges intensives telles que la vision industrielle, l'imagerie médicale, l'automatisation industrielle et le cloud/edge computing.

Points clés

• Plateforme serveur ATX optimisée pour charges intensives et grande capacité mémoire
• Sécurité des données renforcée et gestion à distance (IPMI) adaptée aux environnements serveur
• Grande extensibilité pour cartes d'extension et stockage NVMe/M.2
• Conçue pour les applications industrielles, médicales et de vision machine nécessitant un débit soutenu

Caractéristiques techniques

• Processeur : Famille Intel® Xeon® Scalable, socket LGA 3647, TDP jusqu'à 145W (exemples : Gold 6138T/6138/6130T/6130/6126T/6126; Gold 5120T/5119T/5118; Silver 4116T/4116/4114T/4110/4109T; Bronze 3106)
• Chipset : Intel® C622
• Mémoire : Six sockets 288 broches ECC RDIMM, jusqu'à 384 Go ; DDR4 1600/1866/2133/2400/2666 MHz
• BIOS : Insyde SPI 128 Mbit
• Affichage / Graphiques : 1 x VGA ; support mono/duo via VGA
• Extension / Interfaces : 2 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, bord ouvert), 2 x PCIe x4 (Gen3), 1 x M.2 2280 M key (PCIe Gen3 x4 NVMe/SATA)
• Stockage / SATA : 6 x SATA 3.0 (jusqu'à 6 Gb/s) avec RAID 0/1/5/10
• Contrôleurs réseau : GbE : i350-AM2 ; 10GbE : CS4227 ; IPMI PHY : RTL8211F
• E/S arrière : 2 x GbE (RJ-45), 1 x LAN IPMI dédié, 1 x Fibre 10 GbE, 1 x VGA, 2 x USB 2.0 (arrière), 1 x PS/2 (mini-DIN-6)
• E/S internes : 1 x RS-232 (pas 2.54 mm), 2 x USB 2.0 (pas 2.54 mm), 1 x USB 2.0 vertical, 2 x USB 3.0 internes
• Audio : Codec audio : N/A
• SMBus : 1 x SMBus
• Watchdog : Reset système, programmable via logiciel de 1 à 255 secondes
• Sécurité : TPM : Infineon TPM 2.0 (option)
• Alimentation : Type ATX ; connecteurs : 8 broches ATX 12V et 24 broches ATX
• Consommation (ex. 5120T) : Typique : 3.3V @ 0.42A (1.386 W); 5V @ 2.33A (11.65 W); 12V @ 2.34A (28.08 W). Max : 3.3V @ 0.43A (1.419 W); 5V @ 2.4A (12.0 W); 12V @ 12.51A (150.12 W)
• Batterie RTC : Pile CR2032
• OS supportés : Windows 10 IoT Enterprise LTSB RS1 (64-bit), Windows Server 2012 R2, Windows Server 2016, Linux
• Environnement : Température de fonctionnement : 0 à 60 °C ; stockage : -40 à 85 °C. Humidité : 5 à 90% HR (opération/stockage). MTBF : 493 780 h @25°C ; 290 407 h @45°C ; 187 006 h @60°C (Telcordia Issue 4, GB/GC)
• Mécanique / Dimensions : Format ATX 305 mm x 244 mm (12,0" x 9,6")
