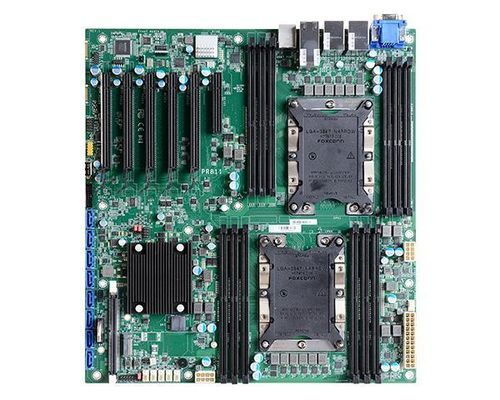

Carte mère EATX PR811-C622

Intel® XeonIntel® C622DDR4-RDIMM

Présentation

La PR811-C622 est une carte mère serveur au format EATX conçue pour des applications serveurs edge et industrielles. Elle prend en charge les processeurs Intel® Xeon® Scalable 1re et 2e génération (LGA 3647) et jusqu'à 768 Go de DDR4 sur 12 emplacements ECC RDIMM, pour des configurations haute performance, multi‑GPU et à forte densité d'extension, avec un I/O étendu et des fonctionnalités de stockage entreprise.

Points clés

• Format EATX (305 mm x 330 mm)
• Compatibilité processeurs : Intel® Xeon® Scalable 1re & 2e génération (LGA 3647), CPUs jusqu'à 165W TDP
• 12 × logements 288 broches ECC RDIMM — jusqu'à 768 Go DDR4 (2133/2400/2666/2933 MHz)
• Réseau haut débit : 2 × 10GbE Intel® + 2 × GbE Intel®
• Extensions : jusqu'à 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, bord ouvert), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA)
• Stockage : 8 × SATA 3.0 (6 Gb/s) avec RAID 0/1/5/10
• Affichage optionnel : VGA (jusqu'à 1920×1200 @60Hz)
• Slot module BMC compatible SEM2500/SEM2510 ; IPMI 2.0 disponible sur certains SKU
• Sécurité : prise en charge TPM 2.0
• BIOS : Insyde ; Certifications : CE, FCC, RoHS, UKCA

Caractéristiques techniques

• Modèle : PR811-C622
• Chipset : Intel® C622
• Support processeur : Intel® Xeon® Scalable 1re & 2e génération (LGA 3647) ; exemples de CPU listés selon le fournisseur (TDP variables selon SKU)
• Mémoire : 12 × 288 broches ECC RDIMM, jusqu'à 768 Go DDR4 (2133/2400/2666/2933 MHz)
• Graphique/affichage : 1 × VGA (optionnel), jusqu'à 1920×1200 @60Hz
• Emplacements d'extension : 5 × PCIe x16 (Gen3), 1 × PCIe x8 (Gen3, bord ouvert), 1 × M.2 2280 M-key (PCIe Gen3 x4 NVMe/SATA), 1 × slot module BMC (SEM2500/SEM2510)
• Ethernet/Réseau : 2 × Intel® I210AT (1GbE), 1 × Intel® x557-AT2 (10GbE) ; I/O arrière typique : 2 × GbE (RJ-45), 2 × 10GbE
• I/O arrière représentatif : IPMI 2.0 (sur certains SKU), 1 × RS-232 (DB-9), 4 × USB 3.2 Gen1, empilage USB 2.0 optionnel, 1 × VGA (opt.)
• I/O interne : 1 × RS-232, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vertical Type A
• Audio : codec ALC887
• Stockage : 8 × SATA 3 (6 Gb/s) ; RAID 0/1/5/10 pris en charge
• SMBus : 1 × SMBus ; Watchdog : réarmement système programmable 1–255 s
• Sécurité : TPM 2.0
• Alimentation : connecteurs 8-pin ATX 12V, 24-pin ATX
• Pile RTC : CR2032
• OS supportés : Windows 10 IoT Enterprise LTSB RS5 (64-bit), Windows Server 2016/2019, Linux
• Environnement : fonctionnement 0–40°C ; stockage −40–85°C ; humidité 5–90% HR
• Dimensions : 305 mm × 330 mm (EATX)
• Pays d'origine : Taiwan

Certifications et compatibilité

• Certifications : CE, FCC, RoHS, UKCA
• Modules et SKU optionnels peuvent modifier les fonctions (BMC/IPMI, VGA)
