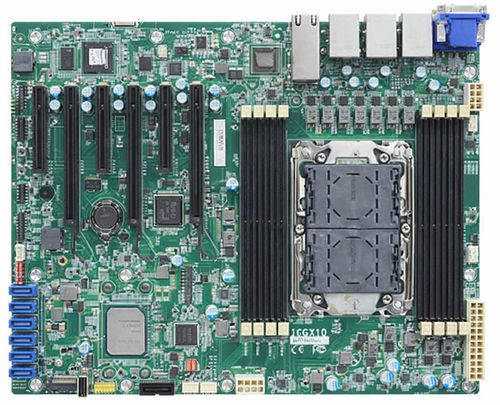

Carte mère ATX ERX610-C741

Intel® Xeon4e Generation Intel® Corex86

La ERX610-C741 est une carte mère serveur ATX conçue par DFI pour applications edge et industrielles, compatible avec les processeurs Intel® Xeon® Scalable de 5e/4e génération et disposant de fonctions avancées de gestion hors bande.

Caractéristiques / Spécifications techniques

• Processeur : Prend en charge les familles Intel® Xeon® Scalable 5e et 4e génération ; socket LGA 4677 ; TDP jusqu'à 270 W. Exemples : Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530, 6526Y, 5520+, 5515+, 4516Y+, 4514Y, 4510, 4510T, 4509Y ; exemples 4e génération : Intel® Xeon® Gold 6448Y, 6438N, 6430, 6428N, 6426Y, 6418H, 5420+, 5418N, 5418Y, 5415+, 4416+, 4410T, 4410Y.
• Chipset : Intel® C741.
• Mémoire : 8 emplacements ECC RDIMM, jusqu'à 1024 Go ; DDR5 jusqu'à 5600 MHz.
• BIOS : Insyde.
• Gestion / BMC : BMC AST2600 ; gestion distante hors bande via IPMI et Redfish.
• Affichage : Sortie DisplayPort unique (1 x DP).
• Extensions : 3 x PCIe x16 (Gen5), 3 x PCIe x8 (Gen5) ; 2 x M.2 M-key 2280 pour NVMe/SSD.
• Audio : Codec ALC888S ; 1 x prise audio avant (interne).
• Contrôleurs Ethernet : 2 x Intel® I210AT + 2 x Intel® E610-XAT2 ; LAN IPMI : RTL8211F.
• Connectique arrière : 2 x GbE + 2 x 10GbE ; 1 x LAN IPMI dédié ; 1 x RS-232/422/485 (DB-9) ; 4 x USB 3.2 Gen1 ; 1 x DP.
• Connectique interne : 1 x RS-232/422/485 ; 2 x USB 3.2 Gen1 ; 2 x USB 2.0 ; 1 x USB 2.0 vertical ; 1 x connecteur audio avant.
• SATA / Stockage : 4 x SATA 3.0 avec support RAID 0/1/5/10 ; 2 x M.2 M-key 2280 pour extension NVMe/stockage.
• DIO / SMBus : DIO 16 bits ; 1 x SMBus.
• Sécurité : TPM 2.0 pris en charge.
• Alimentation & Format : Format ATX.
• Environnement : Température de fonctionnement 0 à 60°C.
• Mécanique / Dimensions : 305 x 244 mm ; hauteurs PCB / face supérieure / face inférieure : voir indications fabricant.

Contenu du colis

• Carte mère ERX610-C741 (770-ERX6101-000G)
• 2 x vis M.2 (A32-112016-041G)
• 2 x entretoises M.2 (A33-725019-090G)
• 1 x plaque I/O (A49-ERX610-000G)
• 1 x câble de données SATA (500 mm) (332-553001-005G)
• 1 x support de refroidisseur (A51-099027-000G)

Pays d'origine / Options

• Pays d'origine : Taïwan.
• Option exemple : Ventirad CPU A71-101164-000G pour LGA 4677 (118 x 82 x 106 mm).
