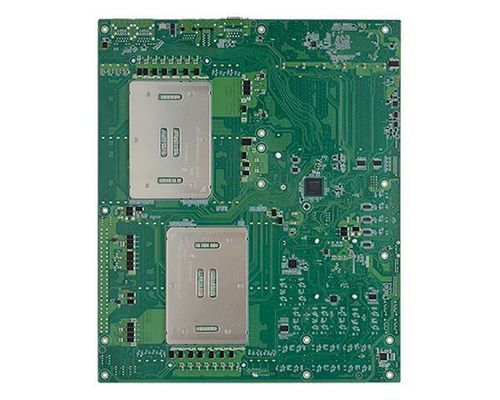

Carte mère ATX ERX810-C741

Intel® XeonIntel®DDR5 SDRAM

La ERX810-C741 est une carte mère ATX industrielle de classe serveur signée DFI, conçue pour les processeurs Intel® Xeon® Scalable 5e et 4e génération. Elle offre une très grande capacité mémoire, de larges possibilités d'extension PCIe Gen5 et des fonctionnalités de gestion hors bande pour applications rack et appliances exigeantes.

Points clés

• Compatible avec les processeurs Intel® Xeon® Scalable 5e/4e génération (LGA 4677) incluant des SKU validés à TDP élevé.
• Capacité mémoire importante : 16 × emplacements DDR5 ECC-RDIMM (jusqu'à 2048 Go), DDR5 jusqu'à 5600 MHz.
• Extensions et stockage : plusieurs slots PCIe Gen5 (4 × x16, 2 × x8), support M.2, I/O riche incluant 4 × Intel® GbE et gestion OOB IPMI/Redfish (BMC AST2600).

Caractéristiques techniques

• Processeur : Compatible avec Intel® Xeon® Scalable 5e et 4e génération (LGA 4677), TDP jusqu'à 270 W. Exemples de SKU validés : Intel® Xeon® Gold 6548Y+, 6548N, 6538N, 6530 et modèles représentatifs 4e génération.
• Chipset : Intel® C741.
• Mémoire : 16 × ECC-RDIMM, jusqu'à 2048 Go ; DDR5 jusqu'à 5600 MHz.
• BIOS : Insyde.
• Gestion / BMC : AST2600 avec prise en charge IPMI et Redfish pour gestion hors bande.
• Affichage / Graphisme : 1 × DisplayPort (DP) pour sortie écran unique.
• Extensions : 4 × PCIe x16 (Gen5), 2 × PCIe x8 (Gen5), 1 × M.2 M key 2280.
• Audio : Codec ALC888S ; connecteur audio frontal interne disponible.
• Réseau : 4 × contrôleurs Intel® I210 ; LAN IPMI utilisant RTL8211F.
• Connectique arrière : 4 × GbE, 1 × LAN IPMI dédié, 1 × RS-232/422/485 (DB-9), 4 × USB 3.2 Gen1, 1 × PS/2, 1 × DP.
• Connectique interne : 1 × RS-232/422/485, 2 × USB 3.2 Gen1, 2 × USB 2.0, 1 × USB 2.0 vertical, audio frontal, 4 × SATA 3.0 (RAID 0/1/5/10), DIO 16 bits, LPC, SMBus, 2 × MCIO.
• Sécurité : TPM 2.0 pris en charge.
• Alimentation : Format / type : ATX.
• Environnement / Température de fonctionnement : 0 à 45 °C.
• Mécanique / Dimensions : 305 × 365 mm ; hauteurs PCB indiquées par le fabricant.
• Normes & Certifications : CE, FCC, RoHS, UKCA.
• Contenu du colis : Carte mère ERX810-C741 (770-ERX8101-000G), vis et entretoise M.2, plaque I/O, câble SATA 500 mm, 2 supports de refroidissement.
• Pays d'origine : Taïwan.
