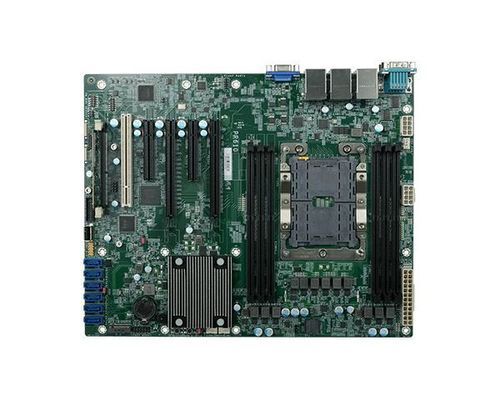

Carte mère ATX PR610-C621

Intel® XeonIntel®DDR4-RDIMM

La PR610‑C621 est une carte mère serveur au format ATX de DFI, conçue pour les processeurs Intel® Xeon® Scalable 1re/2e génération. Elle offre des capacités de mémoire élevées, de larges possibilités d'E/S et d'extension pour des applications intensives en calcul telles que l'AIoT, la vision industrielle et l'imagerie médicale.

Points clés

• Prend en charge les processeurs Intel® Xeon® Scalable 1re/2e génération (LGA3647) avec chipset Intel® C621
• Six emplacements DDR4 ECC‑RDIMM, canal simple jusqu'à 2933 MHz, jusqu'à 384 Go; prise en charge Intel® Optane™ DC persistent memory (avec CPUs 2e génération compatibles)
• E/S étendues : 2× Intel GbE, 1× LAN IPMI dédiée (avec SEM2500/SEM2510 en option), 2× COM, 6× SATA 3.0, 5× USB 2.0, 6× USB 3.1 Gen1
• Extensions multiples : 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, dont un en bord ouvert), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe)
• Support de long cycle de vie CPU (roadmap Intel IOTG jusqu'à Q3'32)

Aperçu du produit
La PR610‑C621 prend en charge Intel® Optane™ DC persistent memory sur les processeurs 2e génération compatibles pour obtenir des capacités mémoire persistantes importantes et un accès aux données accéléré. La carte intègre Intel® Deep Learning Boost et AVX‑512 pour accélérer les tâches d'inférence et le traitement signal/image. Les modules IPMI/BMC optionnels (SEM2500/SEM2510) offrent des fonctions de gestion à distance et de confinement d'erreurs adaptées aux déploiements serveurs.

Caractéristiques / spécifications techniques

• Processeur : Intel® Xeon® Scalable 1re & 2e génération (LGA3647), TDP jusqu'à 165W
• Chipset : Intel® C621
• Mémoire : 6× DDR4 ECC‑RDIMM 288 broches (jusqu'à 384 Go), canal simple DDR4 jusqu'à 2933 MHz; Optane™ DC support en DIMM3/DIMM6 avec CPUs 2e gen compatibles
• BIOS : Insyde SPI 128Mbit
• Affichage : 1× VGA (disponible avec SEM2500/SEM2510)
• Expansion/Interfaces : 2× PCIe x16 (Gen3), 2× PCIe x8 (Gen3, un en open edge), 1× PCI, 1× M.2 M key 2280 (SATA/PCIe Gen3 x4 NVMe), SO‑DIMM DDR4 optionnel pour modules SEM
• Audio : Codec ALC887
• Réseau : 2× Intel® I210AT GbE; LAN IPMI via RTL8211F (avec SEM2500)
• Connectique arrière : 2× RJ‑45 GbE, 1× LAN IPMI dédiée (avec SEM2500), 4× USB 3.1 Gen1, 2× USB 2.0 empilés, 1× VGA (avec module SEM)
• Connectique interne : 2× RS‑232, en‑têtes USB (2× header USB2.0, 1× USB2.0 Type‑A vertical, 1× header USB3.1 Gen1), 6× SATA 3.0 avec RAID 0/1/5/10, SMBus
• Watchdog : Reset système programmable (1–255 s/min)
• Sécurité : TPM 2.0 (optionnel)
• Alimentation : ATX (8‑pin 12V, 24‑pin ATX); métriques de consommation fournies par le fabricant
• Dimensions : ATX 305 × 244 mm; épaisseur PCB 1,6 mm
• OS : Windows 10 IoT Enterprise LTSB RS5 (64‑bit), Windows Server 2012R2/2016, Linux
• Environnement : Fonctionnement 0–60°C; stockage −40–85°C; humidité 5–90% HR non condensante; MTBF 493 780 h @25°C (Telcordia Issue 4)
• Contenu du colis : Carte mère PR610‑C621, bouclier E/S (selon SKU), vis M.2 2280; SEM2500/SEM2510 si commandé

Applications et déploiement
Conçue pour passerelles AIoT, systèmes de vision industrielle, équipements d'imagerie médicale et autres serveurs industriels exigeant grande capacité mémoire, extension flexible et gestion à distance.
