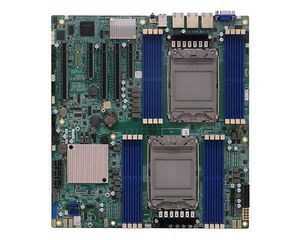

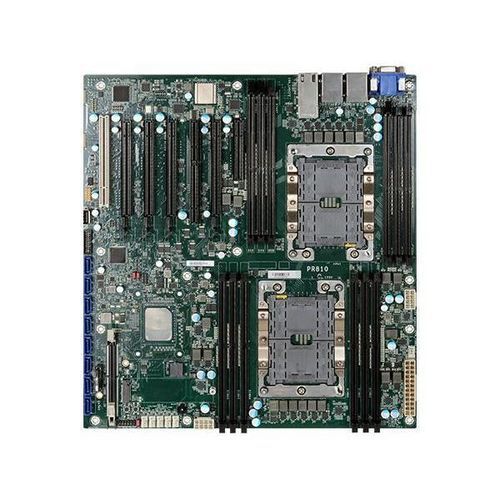

Carte mère EATX PR810-C622

Intel® XeonIntel® C622DDR4 SDRAM

Présentation
La PR810-C622 est une carte mère serveur au format EATX signée DFI, conçue pour des applications serveurs en périphérie et industrielles. Elle prend en charge les processeurs Intel® Xeon® Scalable 1re et 2e génération (LGA 3647), offre une large capacité mémoire et des interfaces d'extension multiples pour des configurations I/O et stockage à haut débit.

Caractéristiques principales

• Format : EATX (305 mm x 330 mm)
• Processeur : prises en charge 1re/2e génération Intel® Xeon® Scalable (LGA 3647), TDP jusqu'à 165W
• Chipset : Intel® C622
• Mémoire : 12 x DIMM 288 broches ECC RDIMM, jusqu'à 768 Go ; DDR4 jusqu'à 2933 MHz ; support Intel DC Persistent Memory
• Extensions : 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), emplacement module BMC (SEM2500/2510), 1 x emplacement propriétaire pour extension 100GbE
• Stockage & RAID : 8 x SATA III (6 Gb/s) avec RAID 0/1/5/10
• Mise en réseau : 2 x Intel® 10GbE (x557-AT2), 2 x Intel® GbE (I210AT) ; E/S arrière : 2 x GbE (RJ-45) et 2 x 10GbE
• E/S arrière & internes : RS-232 (DB-9) arrière et interne, 4 x USB 3.1 Gen1 arrière, plusieurs connecteurs USB internes, VGA optionnel, partage IPMI optionnel avec i210AT
• Sécurité & supervision : TPM 2.0 en option, emplacement module BMC pour gestion à distance
• Alimentation : connecteurs ATX standard (8 broches ATX 12V, 24 broches ATX) ; consommation par rail détaillée dans la fiche technique
• Systèmes d'exploitation : Windows 10 IoT Enterprise LTSC RS5 (64 bits), Windows Server 2016/2019, Linux
• Environnement : fonctionnement 0 à 40°C ; stockage -40 à 85°C ; humidité 5 à 90 % HR
• Fiabilité & certifications : MTBF 450 938 h @ 25°C (Telcordia Issue 4) ; certifications CE, FCC, RoHS, UKCA

Contenu de l'emballage et commandes

• Contenu standard : 1 x carte mère PR810-C622, 1 x plaque I/O, 1 x vis M.2 pour 2280 (A32-112016-041G), 1 x clip CPU (348-436471-100G)
• Optionnel : modules SEM2500/2510 fournis selon le numéro de référence commandé
• Pays d'origine : Taïwan
• Plusieurs SKU/configurations disponibles (voir informations de commande pour variantes PR810-C622IR / IRV / IRI)

Caractéristiques techniques

• Modèle : PR810-C622 (EATX)
• Socket processeur : LGA 3647 ; prise en charge des modèles Intel® Xeon® Scalable Platinum/Gold/Silver/Bronze (1re & 2e génération)
• Chipset : Intel® C622
• Mémoire : 12 x 288 broches ECC RDIMM, jusqu'à 768 Go ; DDR4 jusqu'à 2933 MHz ; support Intel DC Persistent Memory
• BIOS : Insyde
• Affichage : 1 x VGA optionnel
• Interfaces d'extension : 4 x PCIe x16 (Gen3), 1 x PCIe x8 (Gen3, open edge), 1 x PCI, 1 x M.2 M-key 2280 (PCIe Gen3 x4 NVMe/SATA), 1 x emplacement BMC, 1 x slot d'extension 100GbE
• SATA : 8 x SATA 3 (6 Gb/s) avec RAID 0/1/5/10
• Ethernet : 2 x Intel® I210AT (GbE), 1 x Intel® x557-AT2 (10GbE)
• USB : Arrière 4 x USB 3.1 Gen1 ; connecteurs internes : USB 2.0 (2x), en-têtes USB 3.1 Gen1 (2x), 1 x USB 2.0 Type-A vertical
• Série : Arrière 1 x RS-232 (DB-9) ; Interne 1 x RS-232
• Codec audio : ALC887
• Watchdog : Réinitialisation programmable par logiciel (1–255 s/min)
• Sécurité : TPM 2.0 en option
• Connecteurs d'alimentation : 8 broches ATX 12V, 24 broches ATX ; consommations détaillées en fiche
• Pile RTC : CR2032
• Systèmes pris en charge : Windows 10 IoT Enterprise LTSC RS5 (64 bits), Windows Server 2016/2019, Linux
• Température de fonctionnement : 0 à 40°C ; stockage : -40 à 85°C
• Humidité : fonctionnement/stockage 5 à 90 % HR
• MTBF : 450 938 h @ 25°C ; 305 034 h @ 40°C (Telcordia Issue 4)
• Dimensions & PCB : EATX 305 mm x 330 mm ; épaisseur PCB 1,8 mm ; hauteur côté supérieur 32 mm ; côté inférieur 4,0 mm
• Certifications : CE, FCC, RoHS, UKCA
