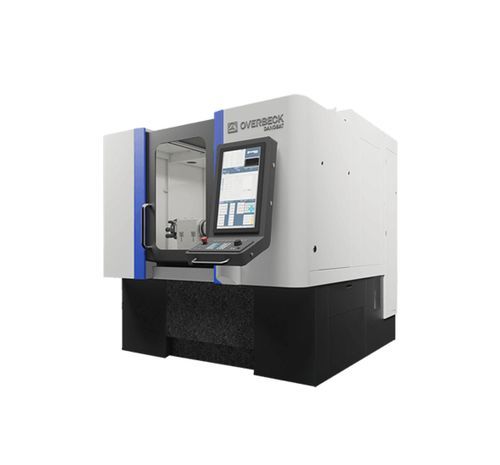

Rectifieuse cylindrique extérieure IRD series

cylindrique intérieurepour filetage intérieurpour filetage extérieur

Vue d'ensemble
La série IRD regroupe la rectification interne, externe et de rayon dans un concept machine unique et un environnement logiciel commun. Conçue pour la production flexible et l'intégration d'automatisation, la gamme propose trois modèles (IRD-300, IRD-500, IRD-700) et de nombreuses options de configuration pour différents types de pièces et tailles de lot.

Flexibilité des processus

• Plusieurs opérations de rectification en une seule configuration : interne (ID), externe (OD), face, cône, rayon, filetage, non circulaire et rectification d'outillage (jig).
• Rectification de rayon intégrée avec la rectification non circulaire dans le même système.
• Jusqu'à 5 broches de rectification et une sonde de mesure en cours d'usinage selon le modèle et la configuration.

Logiciel : DoGrind+

• Environnement tout-en-un pour cycles de rectification simples et complexes.
• Programmation directe sur la commande machine pour de nombreux cycles, sans logiciel externe.
• Assistants pour filetage, non circulaire, rectification d'outillage et cône pour aider la sélection, la validation et l'exécution.
• Personnalisation client rapide avec délais de mise en œuvre courts.

Automatisation

• Conçu pour une intégration aisée : les modèles compacts offrent un espace dédié pour un robot intégré.
• Familles d'automatisation multiples : robot intégré (S FLEXMOTION), robot en cellule (M FLEXMOTION), robot externe ou solutions portiques (L FLEXMOTION, M MOTION, L MOTION, HYBRID).
• Solutions adaptées aux pièces, à la variété des lots et à l'implantation (robots, portiques, systèmes hybrides).

Overbeck précision & technologies clés

• Banc en granit naturel pour la stabilité thermique et l'amortissement des vibrations.
• Moteurs linéaires pour des déplacements d'axe rapides, précis, sans jeu et à faible maintenance.
• Têtes d'usinage à entraînement direct développées en interne pour rigidité, modularité et performance sur cycles longs.
• Broches de rectification haute précision avec moteurs intégrés, roulements et lubrification optimisés pour la stabilité thermique et une qualité de surface constante.

Points forts

• Empreinte compacte (l'IRD-300 est environ 40 % plus petit que de nombreuses alternatives) tout en offrant une grande flexibilité.
• Famille de trois modèles couvrant une large plage de pièces : IRD-300, IRD-500, IRD-700.
• Logiciel économe en énergie avec compensation de puissance pour réduire la consommation (jusqu'à ~30 % d'économies potentielles selon le process).

Personnalisation
Options disponibles et configurations spécifiques client (exemples) :

• Tourelle de broches : tourelle à entraînement direct avec plage d'oscillation d'environ 300° ; capacité jusqu'à 5 broches plus une sonde de mesure.
• Systèmes de serrage : mandrin trois mors, plateau magnétique, système à patins, mandrins personnalisés, lunette, contre-pointe.
• Systèmes de dressage : dresser fixe, broche de dressage, dresser de rayon, revolver de dressage, dresser sur la tête d'usinage, dresser à rouleau.
• Systèmes de mesure : sonde tactile, mesure en cours d'usinage, mesure après usinage, appareil de mesure d'outil.

Données techniques (tableau récapitulatif)
Colonnes : IRD-300 | IRD-500 | IRD-700
Ø max. rectification interne (mm) : 200 | 300 | 500
Longueur max. rectification interne (mm) : 100 | 200 | 400
Longueur max. rectification externe (mm) : 100 | 150 | 400
Ø maxi pièce (mm) : 215 | 360/410 | 700
Longueur maxi pièce y compris serrage (mm) : 250 | 400 | 700
Poids maxi pièce incl. serrage (kg / Nm) : 80/100 | 80/100 - 180/300 | 500/500
Angle d'inclinaison axe B0 (º) : +91º / -15º | +91º / -15º | +91º / -15º
Course axes X et Z (mm) : 400/300 | 450/485 | 700/700
Dimensions machine H x W x D (cm) : 215 x 210 x 220 | 215 x 275 x 225 | 235 x 400 x 280

Caractéristiques / spécifications techniques

• Dénomination commerciale : série IRD (IRD-300, IRD-500, IRD-700).
• Ø maxi rectification interne : 200 mm (IRD-300), 300 mm (IRD-500), 500 mm (IRD-700).
• Longueurs maxi rectification interne : 100 / 200 / 400 mm (modèles 300/500/700).
• Longueurs maxi rectification externe : 100 / 150 / 400 mm.
• Ø maxi pièce : 215 mm / 360 ou 410 mm / 700 mm.
• Longueur maxi pièce avec serrage : 250 / 400 / 700 mm.
• Poids maxi pièce avec serrage : ~80–500 kg selon modèle et configuration.
• Courses d'axe X / Z jusqu'à 700 / 700 mm sur le plus grand modèle.
• Plage d'inclinaison B0 : +91º / -15º.
• Empreintes machine (HxWxD) : IRD-300 env. 215 x 210 x 220 cm ; IRD-500 env. 215 x 275 x 225 cm ; IRD-700 env. 235 x 400 x 280 cm.
• Jusqu'à 5 broches de rectification plus sonde de mesure en option ; variantes multiples de dressage et de serrage prises en charge.
• Banc en granit, moteurs linéaires, têtes d'usinage à entraînement direct et conception thermique des broches pour une répétabilité et une qualité de surface élevées.
