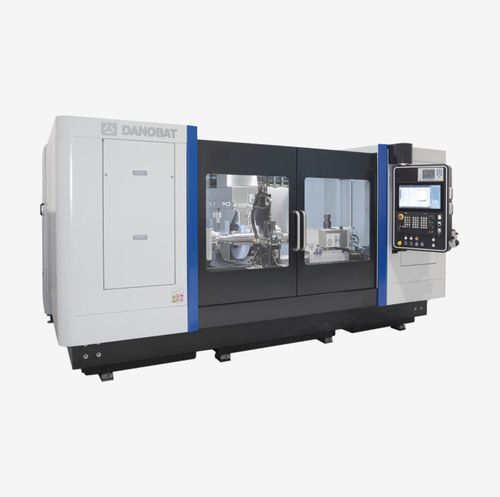

Rectifieuse cylindrique extérieure CGX

pour pièce de grande dimensionpour piècesverticale

Présentation
La CGX est une rectifieuse cylindrique compacte conçue pour concilier un encombrement réduit et une grande capacité de pièces. Elle nécessite jusqu'à 30 % d'espace au sol en moins par rapport aux solutions à plateau mobile tout en acceptant des pièces jusqu'à 1 800 mm de longueur, Ø540 mm de diamètre et 500 kg de poids.

Points clés

• Configuration trois meules (2x OD, 1x ID) permettant rectification extérieure, intérieure, filetages et formes non rondes
• Encombrement réduit avec grande capacité pièce
• Jauge MDM intégrée optionnelle pour mesure avant, pendant et après processus

Capacités principales

• Longueur maxi pièce : 1 800 mm
• Diamètre maxi pièce : Ø540 mm
• Poids maxi entre pointes : 500 kg

Mesure (option)
La CGX peut être équipée d'une jauge MDM développée en interne pour effectuer des mesures avant, pendant et après le processus sans interrompre la production. Plage de mesure : 5–125 mm ; adaptée aux surfaces interrompues ou aux géométries variables. Performance typique : précision ±1,5 μm ; répétabilité 1 μm.

Technologie

• Bâti en granit naturel : fort amortissement, excellente stabilité thermique et circuits de refroidissement intégrés pour bâti et zone de rectification
• Axe B pivotant : entraînement par moteur couple, absence de jeu et codeur rotatif haute résolution pour une répétabilité angulaire élevée (ex. : ±1 μm à 650 mm de rayon)
• Moteurs linéaires : moins de pièces d'usure, accélérations plus rapides et meilleure répétabilité
• Têtes de broche de rectification : montées sur roulements ultra‑précis (hydrostatiques en option) avec lubrification à vie ; entraînées par électrobroches intégrées

Logiciel

• Plateforme DoGrind+ avec fonctions expertes intégrées
• GrindIQ — configuration intelligente du processus : détermine les paramètres de rectification optimaux à partir des données composants
• GrindTune — optimisation adaptive en cours de process : ajuste continuellement les paramètres pour améliorer la qualité de surface, la précision dimensionnelle et le temps de cycle

Données techniques (métrique)
Distance maxi entre pointes — 1 800 mm
Diamètre maxi à rectifier — 540 mm
Poids maxi entre pointes — 500 kg
Diamètre maxi de la meule — Ø508 x 80 mm
Vitesse périphérique maxi de la meule — 80 m/s
Puissance electrobroche externe — 15 kW

Données techniques (impérial)
Distance maxi entre pointes — 70.9 in
Diamètre maxi à rectifier — 21.2 in
Poids maxi entre pointes — 1,102 lb
Diamètre maxi de la meule — Ø20 x 3.14 in
Vitesse périphérique maxi de la meule — 15,750 sfpm
Puissance electrobroche externe — 20.1 hp

Applications & capacités
La CGX est destinée à la rectification de pièces longues et lourdes dans un encombrement réduit. Elle prend en charge la rectification OD/ID, les filetages et géométries complexes, et peut être intégrée avec mesure en‑process pour des productions à grand volume ou exigeant une haute précision.

Caractéristiques techniques

• Modèle : CGX
• Distance maximale entre pointes : 1 800 mm (70.9 in)
• Diamètre maximal à rectifier : 540 mm (21.2 in)
• Poids maximal entre pointes : 500 kg (1,102 lb)
• Diamètre maxi meule : Ø508 x 80 mm (Ø20 x 3.14 in)
• Vitesse périphérique meule : 80 m/s (15,750 sfpm)
• Electrobroche externe : 15 kW (20.1 hp)
• Configuration tête porte‑meule : 2x meules extérieures + 1x meule intérieure
• Bâti : granit naturel avec intégration du circuit de refroidissement
• Axe B : pivotant haute résolution, moteur couple, sans jeu
• Axes de mouvement : moteurs linéaires pour accélération et répétabilité
• Option mesure : jauge MDM intégrée (5–125 mm), précision ±1,5 μm, répétabilité 1 μm
• Logiciel : DoGrind+ avec GrindIQ et GrindTune
