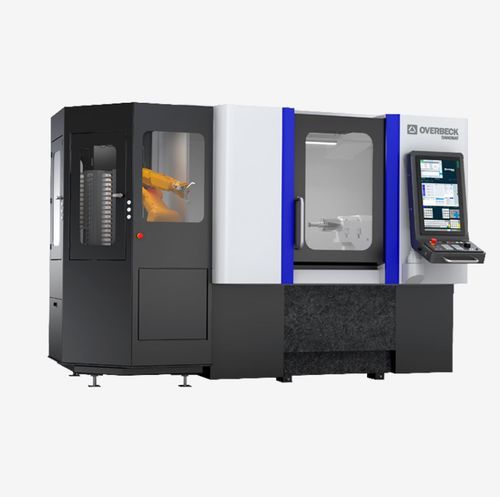

Rectifieuse plane IRDc

cylindrique intérieurepour diamètre intérieurcylindrique extérieure

Vue d'ensemble

• Conçue pour la réaffutage de poinçons et matrices
• Logiciel dédié pour la répétabilité
• Cellule robotisée intégrée
• Haute précision pour prolonger la durée de vie des outils
• Production autonome pour longues plages de travail
• Conception compacte

Description
L'IRDc est conçue pour les fabricants de boîtes et canettes afin de remettre en production les outils usés. Chaque élément — du logiciel au process en passant par l'automatisation — vise des résultats constants et de haute précision en fabrication de boîtes.

Points forts

• Un seul équipement pour tous les outils : traite les poinçons, matrices d'étirage et d'égalisation utilisés en production de boîtes, couvrant l'usinage ID, OD, les rayons et profils dans une même machine compacte.
• Outil fini en une seule configuration : serrer la pièce une fois pour réaliser OD, marches, transitions de nez pour les poinçons et angles arrière, portées et faces pour les matrices sans réglages supplémentaires.

Overbeck precision

• Matrices : rugosité Ra < 0,03 µm ; faux-rond < 2,5 µm ; circularité < 0,5 µm (valeurs cibles typiques).
• Poinçons : diamètres principaux maintenus à ±2,5 µm ; rugosités de surface typiques Ra 0,05–0,08 µm.

Automatisation
L'IRDc peut être équipée d'une cellule robotisée spécifiquement conçue pour la reaffûtage des matrices. La cellule permet des séries autonomes allant jusqu'à 90 matrices et prend en charge de longues périodes sans intervention opérateur (exemples indiquant des cycles jusqu'à 11 heures sans intervention).

Logiciel : DoGrind+

• Cycles préprogrammés pour guider le réglage et assurer des résultats constants sur les géométries standard.
• Correction automatique de profil pour maintenir la précision d'une passe à l'autre, réduisant les ajustements manuels.
• Catalogue graphique pour sauvegarder et rappeler rapidement des formes personnalisées.

Technologie

• Base machine en granit naturel pour la stabilité thermique et l'amortissement des vibrations.
• Moteurs linéaires pour des mouvements d'axes rapides et précis, faible maintenance et absence de jeu.
• Têtes de travail à entraînement direct développées en interne offrant rigidité et modularité pour différents systèmes de serrage.
• Broches de meulage haute précision avec moteurs intégrés, paliers optimisés et lubrification pour la stabilité thermique et une qualité de surface constante.

Caractéristiques techniques

• Diamètre maxi. de meulage interne : 100 mm (3,9 in)
• Diamètre maxi. de meulage externe : 100 mm (3,9 in)
• Longueur maxi. de meulage externe : 254 mm (10 in)
• Diamètre maxi. balancement de la pièce : 215 mm (8,5 in)
• Poids maxi. de la pièce (incl. système de serrage) : 80 kg (176 lb)
• Courses axes X et Z : 400 / 300 mm (15,75 / 11,81 in)
• Angle de rotation axe B0 : +91° / -15°
