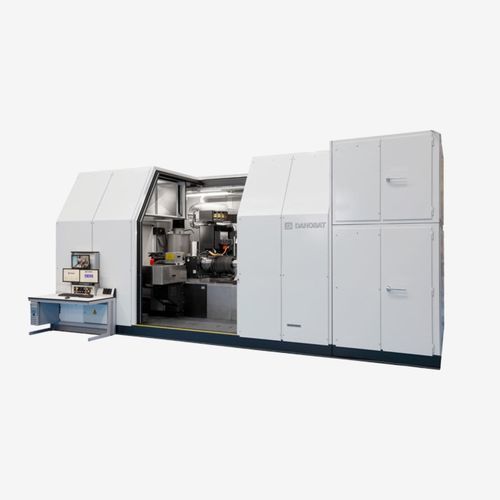

Rectifieuse pour pales de turbines mBTG-DANTIP

pour rotorhorizontaleCNC

Présentation
Ces machines mesurent, rectifient et ébavurent les pointes d'aubes des rotors de moteurs aéronautiques et d'APU assemblés pendant leur rotation, jusqu'à 7000 tr/min. La plate-forme mBTG-DANTIP prend en charge plusieurs tailles et configurations de rotors et peut être fournie en cellule autonome ou intégrée avec des rectifieuses verticales pour l'usinage en appariement des rotors et des carters de compresseur.

Points forts

• Plus de 35 ans de partenariat avec les OEM moteurs et les grands sites MRO
• Conception mécanique optimisée, rigide, dynamique et thermiquement stable
• Broche avec une durée de vie moyenne supérieure à 10 ans
• Livrable en cellule intégrée avec rectifieuses verticales pour le match grinding
• Équipe d'experts mondiale dédiée à la rectification des pointes d'aubes

Technologie

• Enceinte climatisée pour stabilité thermique et précision du procédé
• Piédestaux robustes et double roulement à contact angulaire par broche pour une grande rigidité
• Système de mesure in-process dBTM : mesure laser développée en interne et approuvée OEM
• Laser haute vitesse pour mesure en temps réel et contrôle automatique en cours de procédé
• Programmation conversationnelle DANTIP avec cycles prédéfinis pour réduire l'influence opérateur

Données techniques (métrique / par modèle)

• Modèles : mBTG-400 | mBTG-800 | DANTIP-R3
• Diamètre à rectifier (mm) : 410 | 800 | 1370
• Longueur de rectification (mm) : 600 | 860 | 1500
• Longueur maximale de pièce (mm) : 750 | 1400 | 2000
• Vitesse pièce (tr/min) : 10–7000 (mBTG-400) | 10–4500 (mBTG-800 ; 7000* en configuration spéciale) | 10–3000 (DANTIP-R3 ; 4500* en configuration spéciale)
• Plage d'inclinaison du porte-meule (°) : -10 à +200 (tous modèles)

Applications typiques

• Rotors de moteurs aéronautiques (moteurs d'avions et d'hélicoptères)
• Rotors de turbines à gaz

Service et assistance

• Maintenance préventive annuelle, étalonnage et plans de service personnalisés
• Options de retrofit : mises à jour de commande et dBTM, gestion de l'obsolescence
• Re‑tooling : ingénierie et fabrication de packs d'outillage pour rotors

Caractéristiques / spécifications techniques

• Modèle : mBTG-DANTIP (mBTG-400, mBTG-800, DANTIP-R3)
• Diamètres à rectifier (mm) : 410 / 800 / 1370
• Longueurs à rectifier (mm) : 600 / 860 / 1500
• Longueur maximale de pièce (mm) : jusqu'à 2000 (selon modèle)
• Vitesse broche/pièce : jusqu'à 7000 tr/min (selon modèle et configuration)
• Inclinaison porte-meule : -10° à +200°
• Mesure in-process : dBTM, laser haute vitesse (approuvé OEM)
• Fonctionnement : pleine automatisation avec programmation DANTIP et cycles prédéfinis
• Contrôle environnemental : enceinte climatisée pour stabilité thermique
• Conception mécanique : piédestaux robustes et roulements doubles à contact angulaire pour haute rigidité
