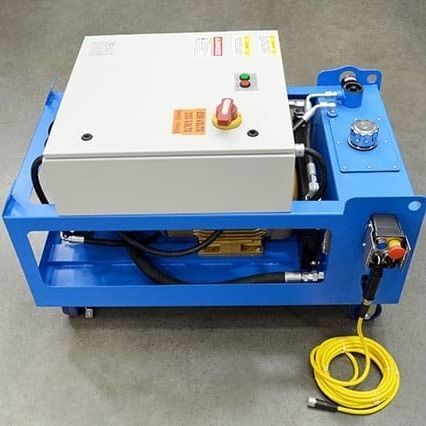

Groupe hydraulique à moteur hydraulique HP series

de machine-outilstationnaire

Présentation
Le groupe hydraulique CLIMAX est conçu pour fournir une puissance hydraulique fiable et performante aux machines-outils portables dans des applications sur site exigeantes. Conçu pour supporter les systèmes d'usinage CLIMAX, chaque ensemble assure un débit et une pression constants pour un fonctionnement précis dans des environnements industriels tels que la construction lourde, l'énergie et les projets d'infrastructure.

Configurations

• Options de puissance : 10 HP et 25 HP.
• Options de tension secteur : 208–230 V, 230 V, 380–415 V, 460 V et 575 V (configurations selon exigences d'application).

Avantages produit
Qualité et polyvalence

• Châssis robuste équipé de roulettes en uréthane de 6 pouces (152,4 mm) pour mobilité sur le terrain.
• Large choix de tensions secteurs pris en charge avec puissances 10 ou 25 HP pour répondre à diverses applications.
• Télécommande pendentif pour une utilisation aisée dans des espaces confinés.
• Commande pendentif 3 axes fournie en standard pour utilisation avec fraiseuses linéaires.
• Raccords rapides pour connexions rapides ; disponibles en Parker série 60 ou faces planes anti-déversement compatibles ISO 16028.
• Soupape de vidange manuelle pour libérer la pression emprisonnée et permettre un raccordement rapide et sûr des tuyaux.

Performances fiables

• Pompe à cylindrée variable pour une meilleure puissance, de meilleures performances et un contrôle précis de la vitesse ; couple complet sur toute la plage de régime.
• Soupape de contrepoids fournie en standard sur les modèles HP1000 et HP2500 pour un fonctionnement stable lors de coupes interrompues et de courses haut/bas.
• Échangeur thermique refroidi par ventilateur pour éviter la surchauffe de l'huile et la perte de puissance.
• Manomètre intégré au filtre pour indiquer visuellement le besoin de remplacer l'élément filtrant.

Fonctions de sécurité intégrées

• Verrouillage hydraulique (HP1000 et HP2500) empêchant la dérive ou l'affaissement de l'outil ; se déverrouille automatiquement à l'appui du bouton de démarrage du pendentif.
• Interrupteur de déconnexion avec verrouillage sur l'alimentation principale conforme aux exigences OSHA.
• Disjoncteur principal protégeant le circuit dérivé conformément aux règles NEC.
• Soupape de sécurité intégrée et manomètre de système pour la sécurité de l'opérateur.
• Contrôleur de séquence de phase protégeant la pompe contre la rotation inverse, la monophasé et les déséquilibres de tension importants.
• Certification CE et conformité aux normes OSHA, NFPA 70 et NFPA 79.

Spécifications (tableau)
Puissance : 10 HP et 25 HP
Directive générale : 1 HP (746 watts) = 1 gpm à 1500 psi (103 bar)
Formule réelle : 1 HP = psi x gpm / 1714
Exemple : 1500 psi (103 bar) x 1 gpm / 1714 = 0,875 HP

Caractéristiques techniques

• Options de puissance : 10 HP, 25 HP.
• Options de tension secteur : 208–230 V, 230 V, 380–415 V, 460 V, 575 V (selon configuration pays).
• Pompe hydraulique à cylindrée variable pour couple plein sur toute la plage.
• Soupape de contrepoids standard sur variantes HP1000 et HP2500.
• Commande pendentif 3 axes (standard pour fraisage linéaire) et télécommande distante.
• Raccords rapides : Parker série 60 ou face plate ISO 16028 anti-déversement.
• Soupape de vidange manuelle pour raccordement sûr des tuyaux.
• Échangeur thermique refroidi par ventilateur pour gestion thermique.
• Manomètre-filtre intégré pour suivi du changement d'élément.
• Fonction de verrouillage hydraulique pour éviter la dérive (HP1000/HP2500).
• Interrupteur de déconnexion verrouillable et disjoncteur principal pour sécurité électrique.
• Moniteur de séquence de phase pour protection contre la rotation inverse et la monophasé.
• Conformité : CE, OSHA, NFPA 70, NFPA 79.
• Conçu pour l'appui aux machines-outils portables en fabrication lourde, énergie et infrastructures.
