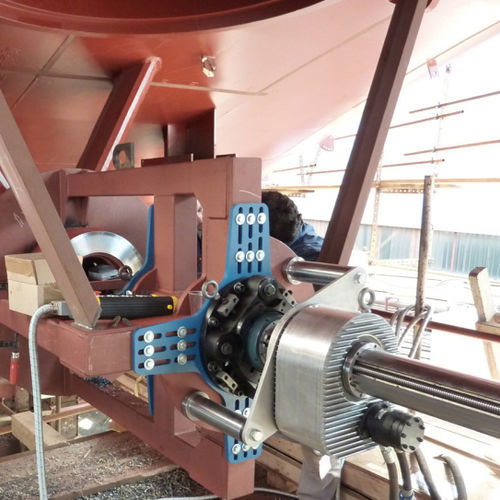

Aléseuse portative pour surfaçage BB7100

Présentation
La CLIMAX BB7100 est une aléseuse en ligne modulaire à grande capacité, conçue pour l'alésage de précision dans la réparation d'équipements lourds, la maintenance industrielle et la fabrication. Les courses d'alésage sont limitées uniquement par la longueur de la barre ; les supports de roulement modulaires et les composants interchangeables permettent une configuration rapide pour l'usinage sur site ou en atelier.

Avantages du produit

• Portable avec la puissance d'une machine fixe : entraînement hydraulique fournissant un couple élevé à la barre pour l'alésage de grand diamètre.
• Moteur hydraulique haute-couple (exemple : 11,3 in³ / 185 cm³, env. 2280 ft‑lb / 3090 N•m à 29 tr/min).
• Large plage d'usinage : diamètres d'alésage 10,25–58,25 in (260,4–1479,6 mm) ; plages de dressage 9,6–62,5 in (243,8–1587,5 mm).
• Composants compacts et modulaires pour une mise en place rapide ; de nombreux éléments manipulables à la main pour réduire les temps d'arrêt.
• Bras d'alésage/dressage à double action en option et possibilité d'utilisation de deux têtes pour opérations combinées ou simultanées.
• Barres chromées percées au canon avec rectitude 0,001 in par pied et options de cibles optiques.
• Compatible avec les outils standards de l'industrie (tige carrée nominale 1 in / 25,4 mm) ; demi-écrou réglable et écrou de réglage du jeu pour intervention sur site.

Conception et caractéristiques

• Porte-outil modulaire à châssis fendu qui transfère les forces d'usinage directement à la barre via des patins de guidage réglables.
• Roulements ID et d'extrémité avec roulements à rouleaux sphériques à verrouillage conique ; support d'extrémité réglable ±0,625 in (15,9 mm) pour le centrage.
• Glissières carrées sur toute la longueur des bras d'alésage/dressage pour un positionnement rapide ; porte-outil rotatif pour des configurations flexibles, y compris certains porte-à-faux limités.
• Le porte-outil Net-fit peut être serré pour le dressage ou ajusté pour l'alésage afin d'éliminer le jeu et maximiser la rigidité.

Spécifications
Diamètre de la barre : 5 in (127 mm)
Diamètre d'alésage : 10,25 – 58,25 in (260,4 – 1479,6 mm)
Course max. : limitée par la longueur de la barre
Couple à la barre : 750 – 2900 ft‑lb (1020 – 3930 N•m)
Option d'alimentation : Hydraulique

Caractéristiques techniques

• Modèle : BB7100
• Diamètre de la barre : 5 in (127 mm)
• Plage de diamètres d'alésage : 10,25 – 58,25 in (260,4 – 1479,6 mm)
• Course maximale : capacité sur toute la longueur, limitée par la longueur de la barre
• Couple à la barre : 750 – 2900 ft‑lb (1020 – 3930 N•m)
• Option d'alimentation : moteur hydraulique (ex. 11,3 in³ / 185 cm³)
• Conception modulaire avec trois ensembles de support de roulements interchangeables
• Bras d'alésage/dressage à double action en option ; support de deux têtes simultanées
• Accepte les outils standard de l'industrie, tige carrée 1 in (25,4 mm)
• Barres chromées, percées au canon ; cibles optiques disponibles
