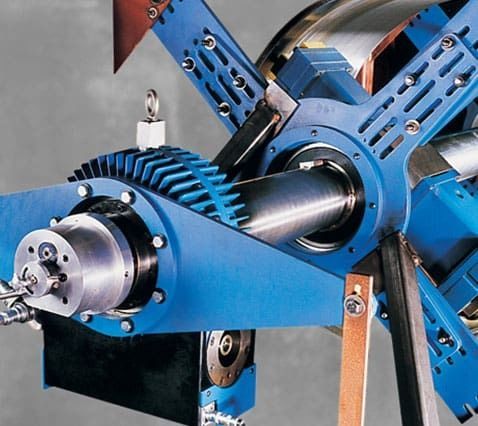

Aléseuse portative pour surfaçage BB8100

Présentation
La BB8100 de CLIMAX est une aléseuse en ligne portable, polyvalente, destinée à l'alésage de précision en atelier et sur chantier. Conçue pour une mise en place rapide et flexible, elle offre un rapport puissance/poids élevé et un fonctionnement à vitesse élevée pour améliorer la productivité. Sa construction compacte et modulaire permet une mobilisation rapide, une réduction des temps de réglage et le maintien de tolérances d'usinage strictes sur une large gamme d'opérations de réparation et de fabrication.

Capacités et application
Conçue pour des travaux de grande envergure, la BB8100 alèse des diamètres de 14,5 à 85,6 pouces (368,3–2174,2 mm). En combinant une capacité d'alésage importante et un encombrement efficace, cette machine minimise les temps d'arrêt et maximise les performances d'usinage — adaptée à la réparation d'équipements lourds, la construction, l'exploitation minière et la maintenance industrielle.

Caractéristiques principales

• Solution d'alésage en ligne portable pour chantier et atelier, composée de modules pour un montage et une mise en service rapides.
• Option moteur hydraulique ; exemple de cylindrée 11,3 in³ (185,3 cm³) produisant env. 4783 ft•lb (6484,9 N•m) de couple à la barre à 15,1 tr/min.
• Alésages de 14,5 – 85,6 in (368,3 – 2174,2 mm) ; capacité de dressage de 14 – 97,7 in (355,6 – 2481,6 mm) avec accessoires de dressage.
• Roulements ID et d'extrémité utilisant des roulements à rouleaux sphériques à verrouillage conique ; montage d'extrémité réglable de ±0,25 in (6,35 mm) pour centrer la barre.
• Bras d'alésage/dressage double action optionnels étendent la plage de dressage et permettent alésage et dressage sans changement d'équipement ; glissières carrées sur toute la longueur des bras pour positionnement rapide.
• Porte-outils Net-fit à cadre divisé pour une installation simplifiée ; serrage sur la barre pour le dressage ; écrou demi-tour réglable/amovible pour la flexibilité.
• Support pour configuration têtes d'alésage avant et arrière (deux têtes utilisables simultanément).
• Porte-outils acceptant des outils standard à tige carrée nominale 1 in (25,4 mm) ; porte-outils rotatif pour configurations variées, y compris certaines configurations en porte-à-faux.
• Le porte-outils modulaire transmet les efforts à la barre via des patins de guidage réglables pour augmenter la rigidité.
• Barres chromées dures, droites à 0,001 in par pied (0,0254 par 304,8 mm) ; barres perforées optionnelles avec cibles optiques disponibles.
• Écrou de réglage du jeu (backlash) pour réglage sur site afin d'éliminer le jeu et prolonger la durée de vie.

Spécifications (tableau)
SPÉCIFICATIONS | POUCE | MÉTRIQUE
Diamètre de la barre | 8 in | 203,2 mm
Diamètre d'alésage | 14,5 – 85,6 in | 368,3 – 2174,2 mm
Course max. | longueur de la barre | longueur de la barre
Couple au bar | 3350 – 6068 ft•lb | 4542 – 8227 N•m
Option d'alimentation | Hydraulique | Hydraulique

Notes techniques et fonctionnalités

• Porte-outil Net-fit à cadre divisé pour faciliter l'installation et fixation par serrage sur la barre.
• Écrou demi-tour réglable et amovible pour faciliter l'usinage de plusieurs alésages et le retrait du porte-outil.
• Glissières carrées sur toute la longueur des bras pour positionnement rapide et serrage sécurisé sur le porte-outil.
• Le porte-outils accepte des outils à tige carrée de 1 in (25,4 mm) ; le porte-outils rotatif permet des montages variés, incluant des dispositions en porte-à-faux limitées.
• Accessoires optionnels : bras d'alésage/dressage double action, accessoires de dressage, unités d'avance axiale, indicateurs et cibles optiques pour barres perforées.

Caractéristiques techniques

• Modèle : BB8100
• Marque : CLIMAX
• Diamètre de la barre : 8 in (203,2 mm)
• Diamètre d'alésage : 14,5 – 85,6 in (368,3 – 2174,2 mm)
• Plage de dressage (avec accessoires) : 14 – 97,7 in (355,6 – 2481,6 mm)
• Couple au bar : 3350 – 6068 ft•lb (4542 – 8227 N•m)
• Option d'alimentation : Hydraulique (moteur hydraulique exemple : 11,3 in³ / 185,3 cm³ produisant env. 4783 ft•lb / 6484,9 N•m à 15,1 tr/min)
• Outillage : accepte des outils à tige carrée nominale 1 in (25,4 mm) ; supporte configurations têtes avant/arrière
• Construction : barres chromées dures ; barres perforées optionnelles avec cibles optiques ; écrou demi-tour réglable/amovible ; écrou de réglage du jeu
• Applications typiques : réparation d'équipements lourds, construction, exploitation minière, maintenance industrielle
