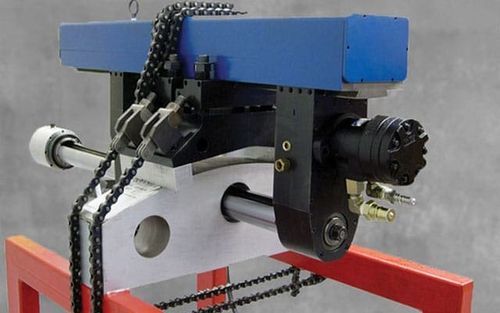

Aléseuse horizontale BB5500

pour pièce de grande dimensioncompactede haute précision

Présentation
La CLIMAX BB5500 est conçue pour l'alésage de haute précision des trous de boulons d'accouplements dans les turbines et les grandes machines tournantes. Spécialement destinée à l'alésage des trous ajustés sur gros accouplements et brides, la BB5500 apporte la rigidité et la précision nécessaires pour obtenir des alésages rectilignes et circulaires assurant un ajustement précis des boulons.

Usinage sur site et applications
Conçue pour l'usinage efficace sur site, la BB5500 s'installe rapidement et fonctionne de manière fiable dans des espaces confinés où les aléseuses conventionnelles ne peuvent intervenir. Ses fonctions d'installation rapide et de précision répétable contribuent à réduire les temps d'arrêt lors des révisions et des opérations de maintenance. Adaptée aux accouplements de turbines et autres grosses applications d'accouplement, elle minimise les arrêts et les retouches.

Avantages produit

• Puissante, polyvalente et simple d'utilisation.
• Alèse des trous de boulons parfaitement alignés dès la première passe.
• Élimine les procédures longues de rodage/affûtage.
• Le système de montage universel s'adapte aux tailles d'accouplements de turbine standard.
• Retrait rapide de la barre d'alésage sans perturber le réglage pour permettre mesure et inspection.
• Plusieurs options d'avance, y compris avance mécanique réversible pour applications en espace réduit, permettant le dressage arrière et l'alésage fraisage.
• Option d'avance électrique pour inversion et retour rapide de l'outil.
• Options d'entraînement multiples : pneumatique, hydraulique ou électrique personnalisée.
• Compatible avec outils HSS ou carbure.
• Conception compacte : très rigide et compacte ; mise en place par un seul opérateur adaptée aux espaces confinés.
• Dégagement minimal pour entraînement en rotation et avance axiale : 2,0 in (50,8 mm) entre le diamètre extérieur du moyeu d'accouplement et le centre du boulon.

Caractéristiques techniques

• Modèle : BB5500
• Marque : CLIMAX
• Diamètre de la barre : 2,5 in ou en option 1,875 in (63,5 mm ou en option 47,6 mm)
• Diamètre d'alésage : 2,1–4,2 in (53,3–106,7 mm)
• Course max. : longueur de la barre
• Couple au bar : 65 ft-lb (88,1 N·m)
• Options d'alimentation : pneumatique ou hydraulique (option électrique personnalisée disponible)
