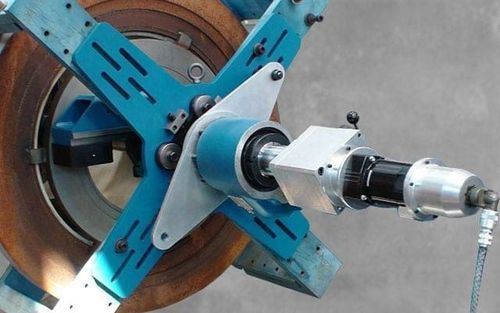

Aléseuse portative pour surfaçage BB6100

Vue d'ensemble
La CLIMAX BB6100 est une aléseuse en ligne portable à tête mobile, compacte et modulaire, conçue pour l'alésage de précision en atelier comme sur chantier. La BB6100 couvre une large plage de diamètres tout en conservant précision et rigidité. Les accessoires de surfaçage et la conception modulaire réduisent les temps de réglage et de démontage pour accélérer les interventions de maintenance et réparation.

Avantages produit

• Puissante et compacte : conception portable pour utilisation sur site. Moteur hydraulique de 11,3 in³ (185,3 cm³) ; couple de référence 1435 ft•lb (1945,6 N·m) à 33 tr/min.
• Gamme d'usinage polyvalente : diamètres d'alésage 8,8–40,8" (223,5–1036,3 mm) ; plage de surfaçage avec accessoires 7,5–42,1" (190,5–1069,3 mm). Bras d'alésage/dressage double‑action en option pour opérations combinées sans changement d'équipement.
• Réglage et alignement facilités : roulements ID et d'extrémité à rouleaux sphériques à verrouillage conique pour installation/retrait simplifiés de la barre ; tolèrent jusqu'à 1,5° de désalignement. Réglage des roulements d'extrémité ±0,625" (15,9 mm) pour recentrage.
• Flexibilité d'outillage : porte‑outil Net Fit acceptant des outils à queue carrée 3/4" (19,1 mm). Porte‑outil rotatif et configuration tête avant/arrière permettant l'utilisation simultanée de deux têtes.
• Conception compacte et réparable : porte‑outil modulaire transmettant les efforts à la barre via patins de guidage réglables. Barres chromées droites à 0,001" par pied (0,0254 par 304,8 mm). Demi‑écrou amovible et écrou de réglage du jeu pour maintenance sur site.

Tableau — Caractéristiques clés
SPÉCIFICATIONS | POUCE | MÉTRIQUE
Diamètre de la barre | 3,5" | 88,9 mm
Diamètre d'alésage | 8,8 – 40,8" | 223,5 – 1036,3 mm
Course max. | longueur de la barre | longueur de la barre
Couple à la barre | 470 – 1820 lb‑pi | 637,2 – 2467,6 N·m
Option d'alimentation | Hydraulique | Hydraulique

Caractéristiques / spécifications techniques

• Modèle : CLIMAX BB6100
• Diamètre de la barre : 3,5" (88,9 mm)
• Diamètre d'alésage : 8,8 – 40,8" (223,5 – 1036,3 mm)
• Course max. : longueur de la barre (configurée selon l'installation)
• Couple à la barre : 470 – 1820 lb‑pi (637,2 – 2467,6 N·m)
• Moteur hydraulique : 11,3 in³ (185,3 cm³), couple de référence 1435 ft•lb (1945,6 N·m) à 33 tr/min
• Plage de surfaçage (avec accessoires) : 7,5 – 42,1" (190,5 – 1069,3 mm)
• Outillage : accepte tiges carrées 3/4" (19,1 mm) ; porte‑outil Net Fit avec patins réglables et demi‑écrou amovible
• Roulements : roulements à rouleaux sphériques à verrouillage conique ; réglage fin des roulements d'extrémité ±0,625" (15,9 mm)
• Construction : design modulaire ; barres chromées droites à 0,001"/ft (0,0254/304,8 mm) ; écrou de réglage du jeu pour interventions sur site
