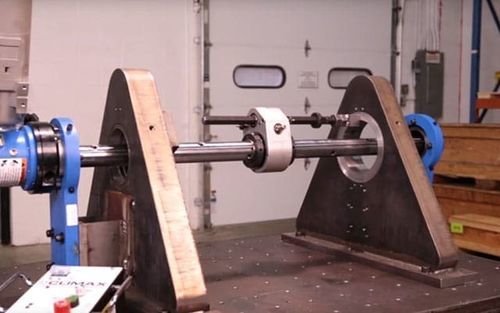

Aléseuse portative pour surfaçage BB5000

de perçagepour le revêtement des soudures

Résumé
La BB5000 CLIMAX est une machine d'alésage en ligne compacte, polyvalente et à couple élevé, conçue pour l'alésage en ligne, l'alésage borgne, le perçage, le dressage et la réparation de vannes en environnement contraint. Sa conception à barre traversante et ses composants modulaires apportent puissance et précision pour des interventions industrielles exigeantes.

Utilisations
Employée pour les réparations sur site, la maintenance et l'usinage de production dans la construction, le secteur minier, l'énergie et l'industrie lourde. Configurable pour la remise en état précise d'alésages, sièges de vannes, perçages de broches et autres opérations d'usinage en place lorsque l'accès est limité.

Avantages du produit

• Configuration modulaire et rapide avec cônes de montage en fonte et supports de roulement sphériques brevetés pour un alignement et une fixation rigides.
• Système de montage par roulement sphérique breveté permettant jusqu'à 5° de désalignement pour faciliter la mise en place.
• Forte capacité de couple : l'entraînement rotatif fournit jusqu'à 650 ft‑lbs (881 N·m) au niveau de la barre ; réducteur standard 4:1 ; options 12:1 ou vis sans fin disponibles.
• Conception à barre traversante permettant de positionner l'entraînement et l'unité d'avance n'importe où le long de la barre, y compris entre roulements pour les applications très encombrées.
• Configurations motorisées multiples : électrique (réversible), servo, hydraulique ou pneumatique ; remplacement moteur rapide par deux boulons ; kit de conversion servo disponible.
• Empreinte compacte adaptée aux espaces de faible dégagement ; longueurs de barre disponibles 4–24 ft avec barres redressées et trous d'outillage carrés ½" (12 mm).
• Large gamme d'accessoires pour alésage borgne, perçage, dressage, réparation de vannes et interface rapide avec les soudeuses CLIMAX Auto Bore Welders.

Configuration & productivité

• Temps de configuration typique pour un opérateur expérimenté : 30 minutes ou moins grâce aux composants modulaires et aux cônes de montage.
• Supports de roulement sphériques renforcés assurant une fixation rigide et reproductible à la pièce pour une meilleure précision d'usinage et productivité.

Documentation et support (documents disponibles)

• Brochure / fiche technique de l'aléseuse BB5000.
• Manuel d'utilisation couvrant les modèles BB4500 et BB5000.
• Documents accessoires et kits : kit de conversion servo, kit d'alésage 120V, kit d'entretien sur site pour unité axiale, montage en porte-à-faux, têtes de facing, micro‑adjust boring head, régulateur de vitesse électrique, etc.

Caractéristiques techniques (résumé)

• Diamètre de barre : 2,25" standard ou 1,25" en option (57,2 mm ou 31,8 mm).
• Plage de diamètres d'alésage : 1,5 – 24" (38,1 – 609,6 mm).
• Course max. : 36" (914,4 mm).
• Couple au niveau de la barre : valeur nominale 40 ft‑lb (54,2 N·m) ; l'entraînement peut fournir jusqu'à 650 ft‑lbs (881 N·m) avec options de réduction.
• Options d'alimentation : électrique (réversible), servo, hydraulique, pneumatique.
• Longueurs de barre disponibles : 4 – 24 ft (1 219,2 – 7 315,2 mm) ; barres redressées avec trous d'outillage ½" ou 12 mm.
