Détecteur photoélectrique détecteur type barrage CPG-TF25N3-1
type barrageinfrarougeà grande vitesse

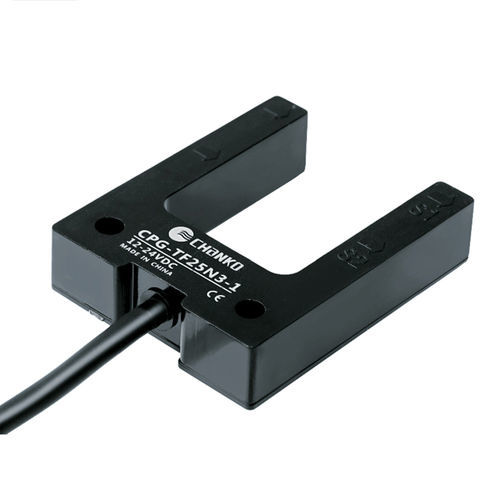

Détecteur photoélectrique détecteur type barrage - CPG-TF25N3-1 - CHANKO SENSOR - type barrage / infrarouge / à grande vitesse
Détecteur photoélectrique détecteur type barrage - CPG-TF25N3-1 - CHANKO SENSOR - type barrage / infrarouge / à grande vitesse
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
détecteur type barrage, type barrage
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique, à grande vitesse
Portée maximale

Min: 0 m
(0'00" )

Max: 0 m
(0'00" )

Description

Présentation
  • Modèle : CPG-TF25N3-1 (série CPG capteurs photoélectriques)
  • Distance de détection : 0–25 mm
  • Structure : type gorge (slot)
  • Principe de détection : type à barrière (through‑beam)
  • Largeur de gorge : 25 mm
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V


Spécifications techniques
  • Distance de détection : 0–25 mm
  • Largeur de gorge : 25 mm
  • Longueur du câble : 2 m
  • Face de détection : surface de la gorge
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Axe optique : mono‑axe
  • Source lumineuse : infrarouge
  • Objet standard détectable : objet opaque ≥ Φ1,5 mm
  • Matériaux : boîtier PC ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 4 fils DC
  • Indice de protection : IP65
  • Connexion : câble moulé (2 m)
  • Type de signal : commutation
  • Mode de fonctionnement : Light ON / Dark ON
  • Consommation : <25 mA
  • Protections : protection contre les courts‑circuits, fonction anti‑interférence mutuelle
  • Tension résiduelle : <3 V
  • Courant de charge : <100 mA (tension résiduelle <3 V pour câble 2 m)
  • Résistance d'isolement : >20 MΩ (DC 500 V)
  • Résistance aux chocs : 300 m/s², 3 cycles en X, Y, Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties sous tension vs boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Poids : env. 52 g


Conditions d'utilisation
  • Température de service : -25 °C à 55 °C
  • Humidité (service/stockage) : 35–95% HR (sans condensation)
  • Éclairement ambiant : <10000 lx


Accessoires / Caractéristiques clés
  • Inclus : mode d'emploi, certificat de conformité
  • Caractéristiques clés : Détection 0–25 mm ; Gorge 25 mm ; Sortie NPN NO/NC ; Alim DC 12–24 V ; Câble 2 m ; Temps de réponse 1 ms ; Fréquence 500 Hz ; IP65 ; Poids ≈52 g
