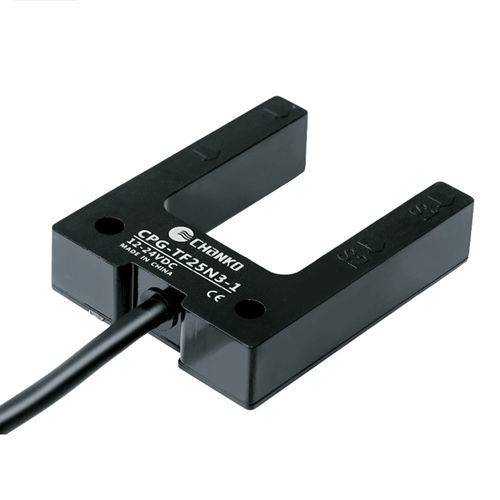

Détecteur photoélectrique type barrage CPG-TF25N3-1(G)
infrarougeen matière plastiquepour la reconnaissance d'objets

Détecteur photoélectrique type barrage - CPG-TF25N3-1(G) - CHANKO SENSOR - infrarouge / en matière plastique / pour la reconnaissance d'objets
Détecteur photoélectrique type barrage - CPG-TF25N3-1(G) - CHANKO SENSOR - infrarouge / en matière plastique / pour la reconnaissance d'objets
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique
Applications
pour la reconnaissance d'objets
Portée maximale

Max: 0 m
(0'00" )

Min: 0 m
(0'00" )

Description

Produit
  • Série : capteurs photoélectriques CPG
  • Modèle : CPG-TF25N3-1(G)


Principales caractéristiques
  • Distance de détection : 0–25 mm
  • Structure : fente (type rainure) ; largeur de la fente : 25 mm
  • Principe de détection : type à barrière (opposé)
  • Type de sortie : NPN, NO/NC sélectionnable
  • Tension d'alimentation : DC 12–24 V
  • Longueur de câble : 2 m


Spécifications techniques
  • Objet détectable standard : objets opaques de diamètre ≥ Φ1,5 mm
  • Source lumineuse : infrarouge
  • Configuration optique : axe optique unique
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Poids : env. 52 g


Paramètres mécaniques / électriques
  • Mode de sortie : NPN (NO/NC)
  • Alimentation : DC 12–24 V, 4 fils
  • Consommation : < 25 mA
  • Courant de charge : < 100 mA (tension résiduelle < 3 V avec câble de 2 m)
  • Tension résiduelle : < 3 V
  • Résistance d'isolement : ≥ 20 MΩ (mesurée DC 500 V)
  • Indice de protection : IP65
  • Connexion : câble moulé (2 m)
  • Mode de fonctionnement : activation à la lumière ou à l'obscurité
  • Circuits de protection : protection contre les courts-circuits et prévention des interférences mutuelles
  • Résistance aux chocs : 300 m/s², 3 fois en X, Y, Z
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, X/Y/Z 2 h
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier


Environnement d'utilisation
  • Température d'utilisation : -25 °C à 55 °C
  • Humidité utilisation/stockage : 35%–95% HR (sans condensation)
  • Éclairement ambiant : < 10000 lx


Accessoires inclus
  • Manuel d'utilisation
  • Certificat de conformité


Résumé technique
  • Modèle : CPG-TF25N3-1(G)
  • Série : CPG
  • Distance de détection : 0–25 mm
  • Largeur de la fente : 25 mm
  • Sortie : NPN (NO/NC)
  • Tension d'alimentation : DC 12–24 V
  • Indice de protection : IP65
  • Longueur de câble : 2 m
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Boîtier : PC ; Câble : PVC
  • Poids : env. 52 g
