Détecteur photoélectrique détecteur type barrage CPG-TF25N3-2
type barrageinfrarougeen matière plastique

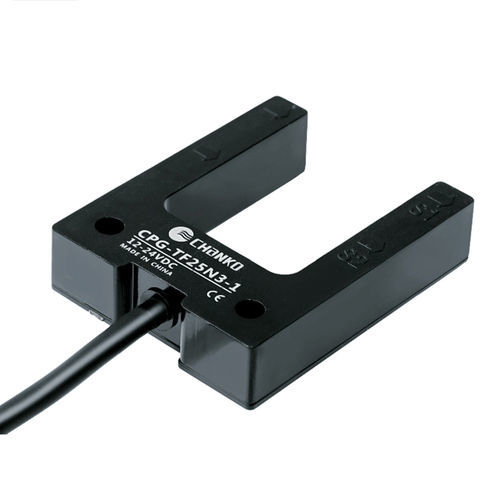

Détecteur photoélectrique détecteur type barrage - CPG-TF25N3-2 - CHANKO SENSOR - type barrage / infrarouge / en matière plastique
Détecteur photoélectrique détecteur type barrage - CPG-TF25N3-2 - CHANKO SENSOR - type barrage / infrarouge / en matière plastique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
détecteur type barrage, type barrage
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique
Portée maximale

Max: 0 m
(0'00" )

Min: 0 m
(0'00" )

Description

Vue d'ensemble du produit
  • Série : capteurs photoélectriques CPG
  • Modèle : CPG-TF25N3-2
  • Principe de détection : transmission (contre-oeil)
  • Format : type fente
  • Plage de détection : 0–25 mm
  • Largeur de fente : 25 mm
  • Sortie : NPN NO/NC (sortie tout ou rien)
  • Tension d'alimentation : DC 12–24 V


Principales caractéristiques
  • Longueur de câble : 2 m (moulé)
  • Direction de détection : face de la fente
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Configuration optique : 2 axes optiques
  • Source lumineuse : infrarouge
  • Accessoires : manuel d'utilisation, certificat
  • Objet détectable standard : objets opaques Φ1.5 mm et plus
  • Matériaux : boîtier PC, câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO/NC
  • Alimentation : DC 12–24 V (4 fils DC)
  • Connexion : câble moulé
  • Indice de protection : IP65
  • Type de signal : sortie tout ou rien
  • Modes de fonctionnement : Light ON / Dark ON
  • Consommation : ≤ 40 mA
  • Circuits de protection : protection contre les courts-circuits, prévention des interférences mutuelles
  • Tension résiduelle : < 3 V
  • Courant de charge : ≤ 100 mA (tension résiduelle < 3 V avec câble 2 m)
  • Résistance d'isolement : > 20 MΩ (mesurée DC 500 V)
  • Résistance aux chocs : 300 m/s², 3 fois en X/Y/Z
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (entre parties sous tension et boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude 1.5 mm, 2 h en X/Y/Z
  • Poids : env. 52 g


Conditions environnementales
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité : 35–95% RH (sans condensation) en fonctionnement/stockage
  • Éclairement ambiant : jusqu'à 10000 lx


Applications recommandées
  • Automatisation industrielle : détection et positionnement
  • Détection d'objets pour l'électronique 3C, parkings automatisés, logistique et entreposage


Fabricant
  • 长江传感


Spécifications techniques (résumé)
  • Modèle : CPG-TF25N3-2
  • Détection : transmission en fente 0–25 mm, fente 25 mm
  • Sortie : NPN NO/NC, sortie tout ou rien
  • Alimentation : DC 12–24 V, 4 fils
  • Indice IP : IP65
  • Réponse : 1 ms / 500 Hz
  • Câble : moulé, 2 m
  • Poids : ~52 g
