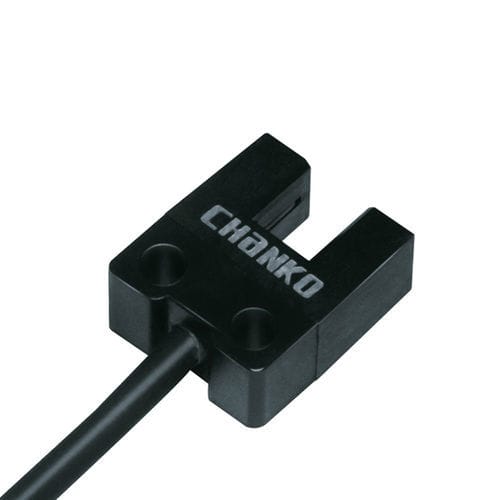

Détecteur photoélectrique type barrage CPG-TF05N3U
infrarougehaute performanceen matière plastique

Détecteur photoélectrique type barrage - CPG-TF05N3U - CHANKO SENSOR - infrarouge / haute performance / en matière plastique
Détecteur photoélectrique type barrage - CPG-TF05N3U - CHANKO SENSOR - infrarouge / haute performance / en matière plastique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage
Type de faisceaux
infrarouge
Autres caractéristiques
compact, en matière plastique, haute performance, imperméable
Applications
pour la reconnaissance d'objets, pour applications alimentaires, pour petites pièces, pour la logistique, pour la robotique, pour matières plastiques, pour applications haute température, pour portail, pour applications hygiéniques, pour machine de conditionnement, pour porte automatique
Portée maximale

Max: 5 mm
(0,2 in)

Min: 0 mm
(0 in)

Description

Famille de produits
  • Série CPG — capteur photoélectrique à fente (type U) en barrière


Points clés
  • Distance de détection : 0–5 mm
  • Structure : fente en U (largeur de fente 5 mm)
  • Principe : barrière (à travers)
  • Longueur de câble : 1 m (moulé)
  • Face de détection : surface de la fente
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 µs
  • Source lumineuse : infrarouge
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 5–24 V


Accessoires
  • Manuel d'utilisation, certificat de conformité


Objet standard de détection
  • Objets opaques supérieurs à 2 × 0,8 mm


Matériaux
  • Boîtier : PBT
  • Parties optiques (lentille/émetteur/récepteur) : polycarbonate
  • Câble : PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO/NC
  • Tension d'alimentation : DC 5–24 V
  • Alimentation : 4 conducteurs continu
  • Indice de protection : IP50
  • Connexion : câble moulé
  • Type de signal : à contacts (switch)
  • Modes de commutation : Light ON / Dark ON
  • Consommation : < 35 mA
  • Témoin : LED rouge (s'allume à la réception)
  • Protection : protection contre les courts-circuits
  • Tension résiduelle : ≤ 0,8 V (charge 100 mA), ≤ 0,4 V (charge 40 mA) ; pour sortie collecteur ouvert PNP DC 5–24 V ≤ 50 mA tension résiduelle ≤ 0,8 V (charge 50 mA)
  • Courant de charge : se référer aux valeurs détaillées liées à la tension résiduelle
  • Résistance aux chocs : 300 m/s², directions X/Y/Z, 3 cycles chacune
  • Résistance aux vibrations : 20–2000 Hz, amplitude 1,5 mm, directions X/Y/Z, 2 h chacune
  • Masse : env. 19 g


Environnement d'utilisation
  • Température ambiante : -25 °C à 55 °C
  • Humidité : 5–95% HR (sans condensation, sans gel)
  • Éclairement ambiant : ≤ 1000 lx


Applications recommandées
  • Industrie électronique 3C (assemblage et contrôle)
  • Parcs de stationnement automatisés
  • Automatisation logistique et entrepôts


Caractéristiques / Spécifications techniques
  • Modèle : CPG-TF05N3U
  • Type : capteur photoélectrique à fente (type U), barrière
  • Distance de détection : 0–5 mm
  • Largeur de fente : 5 mm
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 µs
  • Alimentation : DC 5–24 V
  • Sortie : NPN NO/NC
  • Protection : IP50
  • Longueur du câble : 1 m
  • Matériaux : boîtier PBT ; lentille/émetteur/récepteur polycarbonate ; câble PVC
  • Poids : ≈ 19 g
