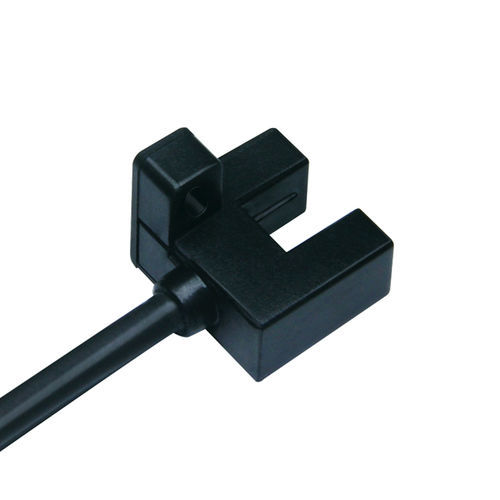

Détecteur photoélectrique type barrage CPG-TF05N3F1
infrarougepour la logistiquepour la reconnaissance d'objets

Détecteur photoélectrique type barrage - CPG-TF05N3F1 - CHANKO SENSOR - infrarouge / pour la logistique / pour la reconnaissance d'objets
Détecteur photoélectrique type barrage - CPG-TF05N3F1 - CHANKO SENSOR - infrarouge / pour la logistique / pour la reconnaissance d'objets
Détecteur photoélectrique type barrage - CPG-TF05N3F1 - CHANKO SENSOR - infrarouge / pour la logistique / pour la reconnaissance d'objets - image - 2
Détecteur photoélectrique type barrage - CPG-TF05N3F1 - CHANKO SENSOR - infrarouge / pour la logistique / pour la reconnaissance d'objets - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage
Type de faisceaux
infrarouge
Applications
pour la reconnaissance d'objets, pour la logistique
Portée maximale

Min: 0 mm
(0 in)

Max: 5 mm
(0,2 in)

Description

Présentation du produit
  • Modèle : CPG-TF05N3F1
  • Série : capteurs photoélectriques série CPG
  • Portée de détection : 0–5 mm
  • Structure : type fente
  • Principe de détection : barrière (transmissif)
  • Largeur de la fente : 5 mm
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 5–24V


Spécifications techniques
  • Portée de détection : 0–5 mm
  • Structure : fente, largeur 5 mm
  • Principe : barrière (transmissif)
  • Longueur de câble : 1 m
  • Direction de détection : face de la fente
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Type spécial : F1
  • Source lumineuse : infrarouge
  • Accessoires : notice d'utilisation, certificat de conformité
  • Objet standard détectable : objet opaque ≥ 2 × 0,8 mm
  • Matériaux : boîtier PBT ; pièces optiques, émetteur/récepteur en polycarbonate ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO/NC (sortie de commutation)
  • Alimentation : DC 5–24V, quatre fils DC
  • Indice de protection : IP50
  • Connexion : câble moulé
  • Type de signal : binaire
  • Modes de fonctionnement : Light ON / Dark ON
  • Consommation : <35 mA
  • Indicateur : LED rouge (s'allume en réception de lumière)
  • Protection : protection contre les courts-circuits
  • Tension résiduelle : <0,8 V à 100 mA ; <0,4 V à 40 mA ; pour sortie collecteur ouvert PNP DC5–24V ≤50 mA tension résiduelle <0,8 V à 50 mA
  • Courant de charge : voir spécifications tension résiduelle/courant de charge
  • Résistance aux chocs : 300 m/s², X/Y/Z 3 fois
  • Résistance aux vibrations : 20–2000 Hz, amplitude 1,5 mm, X/Y/Z 2 h chacune
  • Poids : env. 19 g


Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité de fonctionnement : 5–95% HR (sans condensation, sans givrage)
  • Éclairement ambiant : ≤1000 lx


Accessoires
  • Notice d'utilisation
  • Certificat de conformité


Applications recommandées
  • Applications de détection dans l'électronique 3C, parkings automatisés, logistique et entreposage


Caractéristiques / spécifications (résumé)
  • Modèle : CPG-TF05N3F1
  • Série : CPG
  • Portée de détection : 0–5 mm
  • Structure : fente, largeur 5 mm
  • Principe : barrière, source infrarouge
  • Sortie : NPN NO/NC (commutation)
  • Alimentation : DC 5–24V, quatre fils
  • Connexion : câble moulé (1 m)
  • Fréquence / temps de réponse : 1000 Hz / 500 μs
  • Indice IP : IP50
  • Modes : Light ON / Dark ON
  • Consommation : <35 mA
  • Indicateur : LED rouge (s'allume en réception)
  • Protection & fiabilité : protection court-circuit ; choc 300 m/s² ; vibration 20–2000 Hz
  • Matériaux : boîtier PBT ; pièces optiques polycarbonate ; câble PVC
  • Objet détectable standard : ≥2 × 0,8 mm opaque
  • Conditions de travail : -25 °C à 55 °C, 5–95% HR, éclairage ≤1000 lx
  • Accessoires : notice d'utilisation, certificat de conformité
