Détecteur photoélectrique type barrage CPG-TF25N3-2(G)
rectangulaireinfrarougeen matière plastique

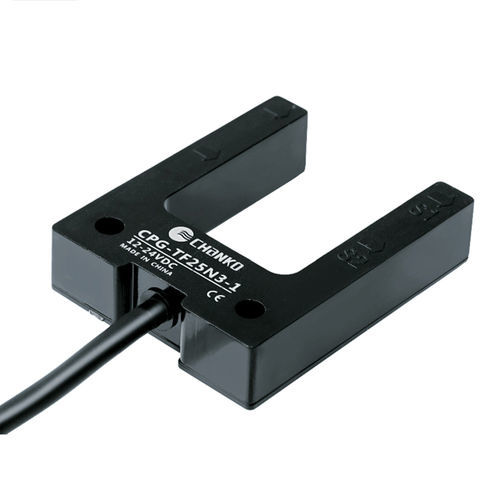

Détecteur photoélectrique type barrage - CPG-TF25N3-2(G) - CHANKO SENSOR - rectangulaire / infrarouge / en matière plastique
Détecteur photoélectrique type barrage - CPG-TF25N3-2(G) - CHANKO SENSOR - rectangulaire / infrarouge / en matière plastique
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage
Configuration
rectangulaire
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique
Applications
pour la logistique
Portée maximale

Max: 0 m
(0'00" )

Min: 0 m
(0'00" )

Description

Série de produits
  • Série CPG de capteurs photoélectriques (type barrière, fente)


Caractéristiques principales
  • Distance de détection : 0–25 mm
  • Structure : fente/rainure
  • Principe de détection : type barrière (à travers)
  • Largeur de rainure : 25 mm
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V


Spécifications techniques
  • Distance de détection : 0–25 mm
  • Structure : fente/rainure
  • Principe : type barrière
  • Largeur de rainure : 25 mm
  • Longueur de câble : 2 m
  • Direction de détection : face de la rainure
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Particularité : double axe optique
  • Source lumineuse : infrarouge
  • Accessoires : notice d'utilisation, certificat
  • Objet standard détectable : objets opaques ≥ Φ1.5 mm
  • Matériaux : boîtier PC, câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO/NC
  • Tension d'alimentation : DC 12–24 V
  • Alimentation : 4 fils DC
  • Indice de protection : IP65
  • Connexion : câble moulé
  • Type de signal : signal de commutation
  • Mode de fonctionnement : Light ON / Dark ON
  • Consommation : < 40 mA
  • Circuits de protection : protection contre les courts-circuits, prévention des interférences mutuelles
  • Tension résiduelle : < 3 V
  • Courant de charge : ≤ 100 mA (tension résiduelle ≤ 3 V avec câble 2 m)
  • Résistance d'isolement : ≥ 20 MΩ (DC 500 V)
  • Résistance aux chocs : 300 m/s², X/Y/Z, 3 fois
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min (parties chargées / boîtier)
  • Résistance aux vibrations : 10–55 Hz, amplitude 1.5 mm, X/Y/Z, 2 h
  • Poids : env. 52 g


Environnement d'utilisation
  • Température d'utilisation : -25 °C à 55 °C
  • Humidité fonctionnement/stockage : 35–95% RH (sans condensation)
  • Éclairement ambiant : ≤ 10 000 lx


Accessoires et capacité de détection
  • Accessoires fournis : notice d'utilisation, certificat
  • Objet standard détectable : objets opaques ≥ Φ1.5 mm


Applications recommandées
  • Électronique 3C (assemblage et contrôle)
  • Parkings automatisés
  • Logistique et entreposage


Caractéristiques / Résumé technique
  • Modèle : CPG-TF25N3-2(G)
  • Portée de détection : 0–25 mm
  • Largeur de rainure : 25 mm
  • Sortie : NPN NO/NC
  • Alimentation : DC 12–24 V, 4 fils
  • Indice de protection : IP65
  • Temps de réponse / fréquence : 1 ms / 500 Hz
  • Longueur de câble : 2 m
  • Matériaux : boîtier PC, câble PVC
  • Poids : ~52 g
