Module de test électricité SM series

d'isolementde fuitede sécurité électrique

Aperçu du produit
Nos Smart Testing Modules (modules pour armoire) pour les mesures haute tension, d'isolement et de résistance du conducteur de protection sont conçus pour l'installation dans des armoires, des environnements d'essai automatisés et des stations de mesure décentralisées. Les modules permettent des contrôles précis de la sécurité électrique (résistance d'isolement, tenue diélectrique, mesure de la résistance conducteur de protection/terre, mesure des courants de fuite) et sont prévus pour l'intégration dans des systèmes d'essai et de production.

Types d'appareils (extrait)

• Module d'essai haute tension / isolement (SM-HVDC-0-ZRM) : 0,05 kV (DC) ... 3,00 kV (DC) / 0 ... 10 mA (DC) / 10 kΩ … 5 GΩ

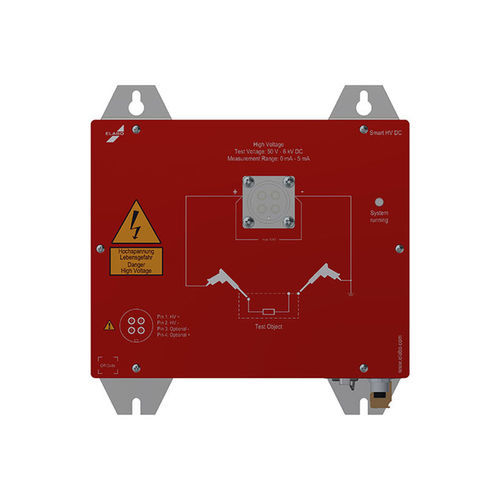

• Module d'essai haute tension / isolement (SM-HVDC-10-ZRM) : 0,05 kV (DC) ... 6,00 kV (DC) / 0 ... 5 mA (DC) / 20 kΩ … 5 GΩ
• Module d'essai haute tension / isolement (SM-HVDC-20-ZRM) : 0,10 kV (DC) ... 10,00 kV (DC) / 0 ... 3 mA (DC) / 30 kΩ … 5 GΩ
• Module d'essai isolement (SM-ISO-0-ZRM) : 0,05 kV (DC) ... 1,20 kV (DC) / 100 kΩ ... 10 GΩ
• Module de mesure conducteur de protection (DC) SM-PEDC-0-ZRM : 5 V (DC) / 5 A / 1 mΩ … 800 mΩ
• Module de mesure conducteur de protection (AC) SM-PEAC-0-ZRM : 2 A (AC) ... 40 A (AC) / transformateur à réglage manuel
• Module de mesure conducteur de protection (AC) SM-PEAC-1-ZRM : 2 A (AC) ... 40 A (AC) / transformateur à prise électromécanique
• Appareil de mesure des courants de fuite monophasé (SM-LC1P-0-ZRM) : plages de mesure de courant de fuite : 0,1 mA / 1 mA / 10 mA
• Appareil de mesure des courants de fuite triphasé (SM-LC3P-0-ZRM) : plages de mesure de courant de fuite : 0,1 mA / 1 mA / 10 mA
• Modules d'alimentation (ex. SM-LCPOW1P-10-ZRM) : tension réseau jusqu'à ~280 V, différents types d'alimentation (référencé à la terre / flottant) et courants selon version

Interfaces et logiciels
Les modules sont conçus pour un usage automatisé et offrent un contrôle programmable via des interfaces numériques (Ethernet). Des composants pilotes et des packages logiciels facilitent l'intégration dans les processus d'essai et de production existants. Des solutions logicielles pour les essais pilotés par ordinateur (ex. elution two) et des interfaces pour la commande et l'évaluation sont disponibles.

Fonctions et caractéristiques de conception

• Construction modulaire et compacte pour intégration en armoire
• Connecteurs enfichables pour pièce à tester et alimentation
• Jeu de paramètres de démarrage stockable dans l'appareil (stockage local des paramètres)
• Possibilité d'installation décentralisée pour la capture locale de grandeurs de mesure sensibles
• Interface Ethernet et protocoles standardisés / composants pilotes pour l'automatisation
• Adapté aux séquences d'essai automatisées en production et en laboratoire

Caractéristiques / Spécifications

• Plages de tension d'essai (modules sélectionnés) : de 0,05 kV (DC) à 10,00 kV (DC) selon module
• Plages de courant de mesure (modules sélectionnés) : jusqu'à 10 mA (DC) ou plages de courant AC spécifiques jusqu'à 40 A
• Plage de mesure d'isolement : jusqu'à la gamme des GΩ (ex. jusqu'à 5 GΩ ou 10 GΩ selon module)
• Mesure du conducteur de protection : plages de résistance en mΩ (1 mΩ … plusieurs 100 mΩ) ou courants d'essai définis (AC/DC)
• Mesure du courant de fuite : plages évolutives (0,1 mA / 1 mA / 10 mA) pour essais monophasés et triphasés
• Communication : Ethernet (programmable), composants pilotes pour intégration système
• Mécanique : modules prévus pour armoires, faciles à enficher et à monter
• Domaines d'application : automatisation, bancs d'essai, laboratoires, production et maintenance
