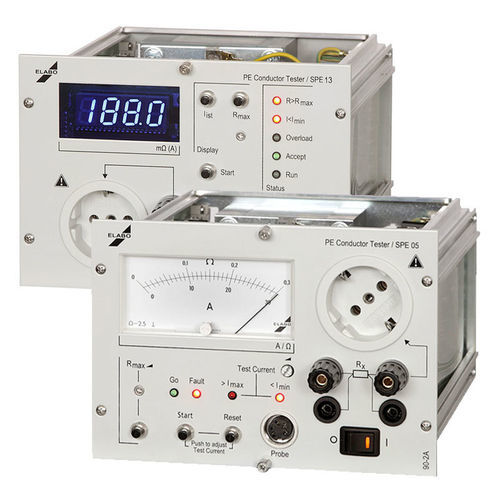

Milliohmmètre rackable 90 series
portableà faible résistance

Milliohmmètre rackable - 90 series - bott - portable / à faible résistance
Milliohmmètre rackable - 90 series - bott - portable / à faible résistance
Milliohmmètre rackable - 90 series - bott - portable / à faible résistance - image - 2
Milliohmmètre rackable - 90 series - bott - portable / à faible résistance - image - 3
Milliohmmètre rackable - 90 series - bott - portable / à faible résistance - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Mobilité
rackable, portable
Autres caractéristiques
à faible résistance
Plage de résistances

Max: 0,35 Ohm

Min: 0 Ohm

Description

Présentation
La vérification de la connexion du conducteur de protection sur les appareils de classe I est essentielle pour la sécurité des opérateurs. L'attestation de l'intégrité du conducteur de protection entre l'alimentation et toutes les parties métalliques accessibles empêche l'apparition de tensions dangereuses et garantit que les dispositifs de protection en amont peuvent couper l'alimentation en cas de défaut d'enveloppe.

Principe de mesure
Une source PELV (typiquement 6 VAC ou 12 VAC en circuit ouvert) injecte un courant d'essai depuis la borne PE vers toutes les parties métalliques accessibles. La résistance est calculée à partir de la chute de tension mesurée et du courant d'essai. La faible tension d'essai évite la nécessité de mesures de sécurité supplémentaires lors des tests.

Variantes / groupes d'appareils
  • Appareils de mesure de résistance du conducteur de protection 90-2A / 90-2B — Plage de mesure : 0–300 mΩ
  • Appareil 90-4F — Plage de mesure : 350 mΩ
  • Appareil 90-4G — Plage de mesure : 200 mΩ

Formes
Les appareils sont disponibles en version complète mobile pour une utilisation sur site ou en module d'insertion pour intégration dans des armoires de test, permettant des postes d'essai modulaires et extensibles.

Domaines d'application
Les domaines d'application typiques comprennent les appareils ménagers, médicaux, les équipements grand public et la construction mécanique générale. La mesure atteste de la continuité du conducteur de protection et constitue un contrôle de sécurité central avant la mise en service et après maintenance.

Remarques importantes
Les valeurs limites typiques se situent souvent autour de 100–200 mΩ mais peuvent varier selon les exigences produit et normes. Lors du choix de l'appareil, prenez en compte la plage de mesure nécessaire, la tension d'essai et le courant d'essai.

Caractéristiques / spécifications techniques
  • Tension d'essai (selon variante) : 6 VAC / 10 VAC / 12 VAC
  • Plage de mesure (selon variante) : 0–300 mΩ / 200 mΩ / 350 mΩ
  • Courant d'essai (selon variante) : jusqu'à 25 A (par ex. 25 A ou 10–25 A selon le modèle)
  • Principe de mesure : injection de courant (PE) → mesure de la chute de tension → calcul de la résistance
  • Versions : boîtier mobile (complet) ou module d'insertion pour armoire de test
  • Domaines d'application : appareils de classe I (ménager, médical, grand public, machines)
