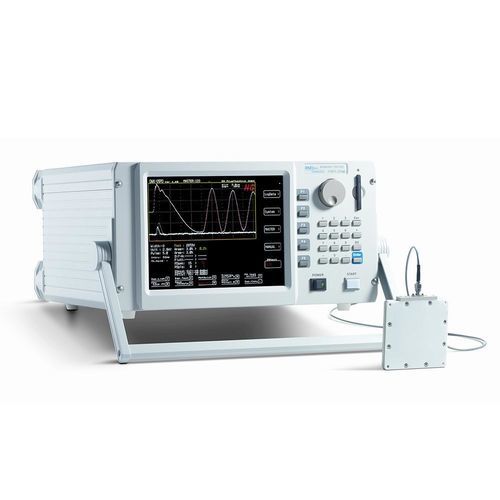

Diélectrimètre haute tension

Présentation
L'essai par impulsion utilise des impulsions très courtes à haute tension pour détecter des défauts d'isolement dans les enroulements (par ex. défauts entre spires, défauts de couche ou de phase). Par rapport aux essais en courant continu ou alternatif, la méthode permet de repérer les défauts en analysant les réponses transitoires de tension avec une énergie minimale appliquée.

Avantages

• Identification des défauts latents entre spires grâce à l'effet de temps de parcours
• Essai non destructif et préservant grâce à une énergie d'essai minimale
• Durée d'essai très courte, idéale pour les tests en série et automatisés
• Haute sensibilité rendue possible par de courtes temps de montée
• Automatisable pour des procédures d'essai répétables

Principe de fonctionnement / déroulement de l'essai
Des impulsions haute tension courtes sont appliquées à l'enroulement. Un instrument de mesure enregistre les formes d'onde de tension résultantes et les compare à des courbes de référence. Les signatures divergentes indiquent des défauts d'isolement ou des défauts entre spires. L'analyse se base sur les caractéristiques de temps de parcours et d'amplitude de la réponse transitoire.

Domaines d'application

• R&D et laboratoire (localisation des défauts, validation des enroulements)
• Assurance qualité en production (essais de séries)
• Service, maintenance et réparation (diagnostic rapide sur site)
• Industrie automobile, génie électrique, génie mécanique et secteurs associés

Caractéristiques / Spécifications (techniques)

• Principe d'essai : essai par impulsion/transitoire avec impulsions courtes
• Temps de montée : très court (typiquement environ 100–200 ns, dépendant de l'appareil)
• Énergie d'essai : minimale, méthode d'essai non destructive
• Défauts détectables : défauts entre spires, défauts de couche ou de phase, écarts d'isolation
• Résultat : analyse des formes d'onde transitoires de tension par rapport à une courbe de référence
• Utilisation : essais unitaires, essais en série et automatisation possibles
• Atout : temps d'essai courts, haute sensibilité, adapté aux cycles d'essai répétés
