Testeur d'isolement SM-LC series

de fuitesécuritéde sécurité électrique

Aperçu
Des courants de fuite peuvent apparaître en cas de défaut d'isolation et présenter un risque pour les opérateurs ou les utilisateurs d'appareils électriques. La mesure des courants de fuite est un aspect clé de la sécurité lors du développement de produits et des contrôles finaux, en particulier dans le secteur médical. Les appareils de mesure des courants de fuite détectent les sources potentielles de danger et aident à garantir la conformité aux normes applicables.

Elution Software & procédure de mesure
Les appareils de mesure des courants de fuite associés à l'Elution Software offrent diverses options de mesure et d'armement permettant d'analyser et d'évaluer les sources de défaut. Les phases de chauffe des échantillons peuvent être prises en compte. Une journalisation complète via l'Elution Software permet une documentation exhaustive des valeurs nominales et mesurées. Des statistiques temps réel bon/nok facilitent l'analyse ciblée des défauts et l'amélioration de la qualité.

Principe de mesure / conditions d'essai
La mesure du courant de fuite détermine le courant qui circulerait à travers une personne en cas de défaut (par ex. interruption du conducteur de protection sur des appareils de classe I ou défaut d'isolation sur des appareils de classe II). L'objet d'essai est alimenté en fonctionnement normal avec une tension augmentée (facteur 1,06–1,1). Les types d'essai peuvent simuler l'inversion de L et N (types A1, A2) ou la perte de phase sur des équipements triphasés. Pour éviter des mesures erronées, une alimentation sans terre ou un positionnement isolé de l'objet d'essai doit être respecté. Selon le mode d'armement, des parties métalliques accessibles de l'objet d'essai peuvent être sous tension; des mesures de sécurité appropriées sont nécessaires.

Grandeurs mesurées et exigences
Les normes exigent, selon le domaine d'application, la détermination de différentes grandeurs du courant de fuite : valeur efficace, moyenne, crête ou composante alternative. La bande passante de mesure requise est généralement jusqu'à 1 MHz.

Exemples d'appareils / modules sur cette page

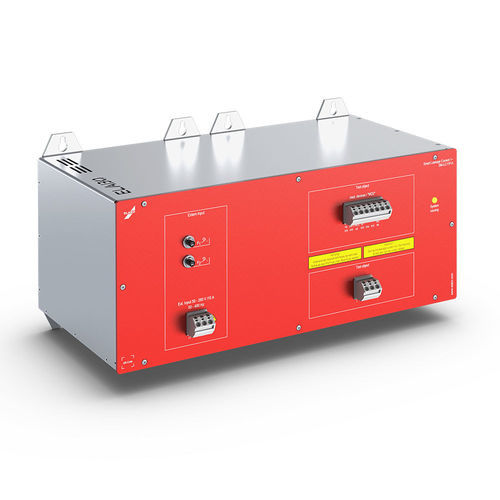

• Appareil de mesure du courant de fuite 1 phase SM-LC1P-0-ZRM — plages de courant de fuite : 0,1 mA / 1 mA / 10 mA
• Appareil de mesure du courant de fuite 3 phases SM-LC3P-0-ZRM — plages de courant de fuite : 0,1 mA / 1 mA / 10 mA
• Module d'alimentation, 1 phase (avec mise à la terre) — tension réseau : jusqu'à 280 V / 15 A (avec mise à la terre) (exemple de module d'alimentation)
• Module d'alimentation, 1 phase (sans terre) — plage de tension : env. 50 … 280 V / 5 A (sans terre) (exemple de module d'alimentation)

Intégration et documentation
La combinaison de l'appareil de test, des modules d'alimentation et de l'Elution Software permet de nombreuses variantes de commutation et de mesure, l'enregistrement automatique, l'évaluation statistique (bon/nok) et ainsi des procédures d'essai reproductibles pertinentes pour les essais de type et les contrôles périodiques.

Caractéristiques techniques / spécifications

• Bande passante de mesure : jusqu'à 1 MHz (exigence des normes)
• Types de mesure : valeur efficace, moyenne, crête, composante alternative (selon la norme et la tâche de mesure)
• Plages de mesure (appareils exemples) : 0,1 mA / 1 mA / 10 mA
• Options d'alimentation : alimentation avec mise à la terre et alimentation sans terre (modèles/modules différents pour alimentation 1 et 3 phases)
• Support logiciel : Elution Software pour journalisation, documentation, statistiques bon/nok et fonctions avancées de mesure/commutation
• Aspects de sécurité : besoin d'un positionnement isolé ou d'une alimentation sans terre ; dans certaines configurations de commutation, des parties métalliques accessibles peuvent être sous tension
