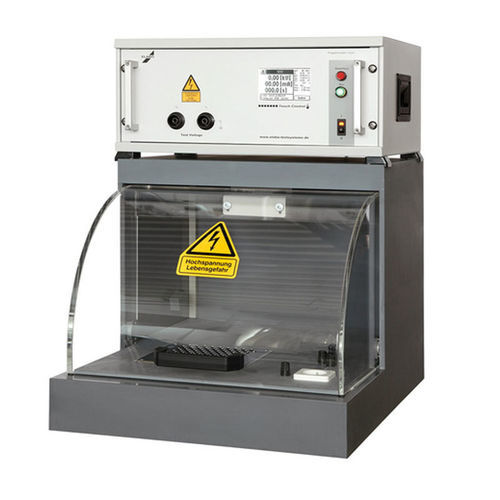

Appareil de test de sécurité électrique G1-1A

diélectriqued'isolementde tension

Brève description
Sécurité de l'opérateur combinée à des résultats de mesure précis
La vérification de la sécurité des produits est couverte par presque toutes les normes internationales. Pour démontrer la conformité, un essai haute tension est généralement requis. La gamme de produits de bott comprend différents appareils et modules d'appoint permettant de réaliser l'ensemble des tâches d'essai.

À quoi servent les appareils d'essai haute tension ?
L'essai haute tension sert à vérifier l'isolation et la tenue diélectrique des appareils, machines, composants et matériaux isolants. Le test applique des tensions qui ne se produisent pas en fonctionnement normal. La procédure permet de détecter des modifications des matériaux (par ex. détérioration de l'isolation) et des défauts de fabrication (par ex. bornes desserrées ou isolation endommagée). Elle vérifie également le dimensionnement des distances d'air et de fuite et l'adéquation des matériaux isolants.

Exigences de sécurité
Les tensions d'essai typiques se situent habituellement entre 1.000 et 2.500 V ; dans des cas particuliers, les tensions d'essai peuvent dépasser 10.000 V. Les essais haute tension présentent un risque potentiel pour le personnel ; des mesures de protection et des précautions de sécurité sont donc obligatoires (par ex. selon EN50191 (VDE0104)). Tous les appareils bott respectent EN50191 (VDE0104). Un vaste programme d'accessoires est disponible pour assurer la protection de l'opérateur.

Que peut démontrer l'essai haute tension ?

• Détection de la détérioration de l'isolation
• Détection des défauts de fabrication (contacts lâches, isolation endommagée)
• Vérification des distances d'air et de fuite
• Évaluation de l'adéquation des matériaux isolants

Types d'appareils / Aperçu produit (extrait)
Différentes gammes et paires de modèles sont présentées sur la page. Désignations et plages nominales exemplaires (extrait) :

• HV Prüfgeräte BestPerformance G1-1A / G1-1M — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1B / G1-1N — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1C / G1-1P — 0,05 .. 6,00 kV DC
• HV Prüfgeräte BestPerformance G1-1G / G1-1T — 0,1 .. 2,50 kV • 0,2 .. 5,00 kV AC
• HV Prüfgeräte BestPerformance G1-1H / G1-1U — 0,1 .. 1,50 kV • 0,2 .. 3,00 kV AC
• HV Prüfgeräte HighPerformance F1-1A / F1-1M — 100 .. 2.500 V AC, 200 .. 5.000 V AC
• HV Prüfgeräte HighPerformance F1-1A Z200 / F1-1M Z200 — 100 .. 2.500 V AC, 200 .. 3.000 V AC
• HV Prüfgeräte HighPerformance F1-1B / F1-1N — 200 .. 3.500 V AC, 300 .. 7.000 V AC
• HV Prüfgeräte HighPerformance F1-1C / F1-1P — 300 .. 5.000 V AC, 400 .. 10.000 V AC
• HV Prüfgeräte HighPerformance F1-1D / F1-1Q — 400 .. 6.000 V AC, 500 .. 12.000 V AC

Fonctions & caractéristiques (général)

• Essai d'isolation et de tenue diélectrique (DC/AC selon le type d'appareil)
• Détection des défauts de fabrication et des défauts de matériaux
• Versions pour différentes plages de tensions (tensions d'essai faibles à très élevées)
• Dispositifs de sécurité et accessoires pour la protection de l'opérateur
• Séquences d'essais configurables et modules supplémentaires pour l'adaptation aux tâches d'essai

Normes de sécurité
Tous les appareils respectent EN50191 (VDE0104). bott propose en outre un vaste programme d'accessoires pour garantir la protection de l'opérateur.

Domaines d'application

• Production et contrôle final des appareils électriques et électroniques
• Recherche et développement (essais d'isolation, tests de durée de vie)
• Assurance qualité (contrôles par échantillonnage, tests à 100 %)
• Maintenance et entretien (tests de sécurité)
• Formation et applications en laboratoire

Caractéristiques / spécifications techniques

• Tensions d'essai typiques : de quelques dizaines de volts à plus de 10 kV (selon le modèle)
• Versions : appareils DC-only, AC-only et combinés DC/AC
• Dénominations de série présentées : «BestPerformance (G1‑… )» et «HighPerformance (F1‑… )»
• Norme de sécurité : conforme EN50191 (VDE0104)
• Fonctions : essai d'isolation, tenue diélectrique, mesure/surveillance pendant les cycles d'essai
• Accessoires : dispositifs de protection et modules liés à la sécurité pour la protection de l'opérateur
