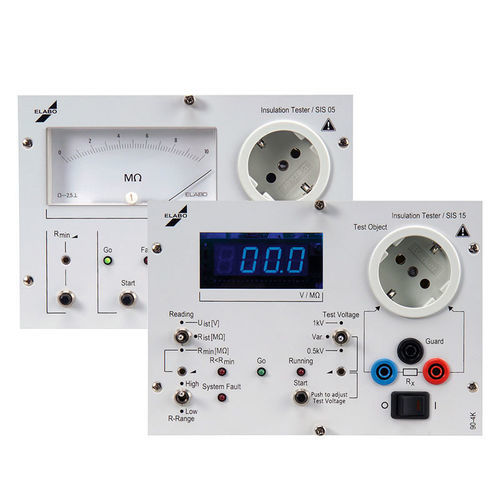

Appareil de test d'isolement 90-4K

semi-automatiquetotalement automatiquepour isolateur

Brève description
Un appareil de mesure de résistance d'isolement applique une tension aux circuits d'un équipement pour vérifier la résistance d'isolement. Plus la résistance d'isolement mesurée en ohms est élevée, meilleure est l'isolation. La mesure évalue la composante résistive de l'isolement et contribue à la sécurité des matériels et appareils électriques.

Fonction et importance
Les essais d'isolement sont typiquement réalisés avec une tension continue (généralement 500 V CC) entre les parties actives et non actives de l'objet testé. La mesure est particulièrement importante pour les appareils de classe II (qui n'ont pas de conducteur de protection) mais s'applique également aux appareils de classe I. Les défauts d'isolement peuvent provoquer des courants de fuite et des situations dangereuses ; les essais avant mise sur le marché et lors des contrôles périodiques sont donc essentiels.

Domaines d'application

• Atelier, service, maintenance et réparation
• Laboratoire et essais matériaux (ex. : matériaux isolants, industrie solaire)
• Production en série et bancs d'essai
• Contrôles en poste unique ainsi que systèmes d'essai partiellement ou entièrement automatisés

Aperçu produit (extrait)

• Appareils de résistance d'isolement 90-2E — 500 VCC
• Appareils de résistance d'isolement 90-4K — 500…550 VCC / 500…1000 VCC

Scénarios d'utilisation et particularités
Les appareils d'essai de bott sont conçus pour des déploiements flexibles : en solutions poste unique ou comme modules dans des systèmes d'essai semi- ou entièrement automatisés. Les appareils sont fournis en configurations de base adaptées aux cas d'usage courants et peuvent être adaptés à des exigences modifiées ou étendues via des accessoires (ex. : automatisation, intégration en lignes d'essai).

Caractéristiques techniques / spécifications

• Tension d'essai : généralement 500 V CC (selon le modèle, plages étendues possibles, ex. 500…1000 V CC)
• Tâche de mesure typique : détermination de la composante résistive de l'isolement (résistance d'isolement)
• Valeurs limites applicables : souvent dans la plage 1 … 100 MΩ (selon application et norme)
• Applicabilité : essais sur appareils de classe I et II ; particulièrement pertinent pour la classe II
• Lieux d'utilisation : atelier, laboratoire, production, essais matériaux
• Utilisation système : utilisable en tant qu'appareil autonome ou dans systèmes d'essai semi-/entièrement automatisés ; extensible modulaires par accessoires
• Principe de mesure : technique de mesure haute résistance pour la détection des résistances d'isolement
