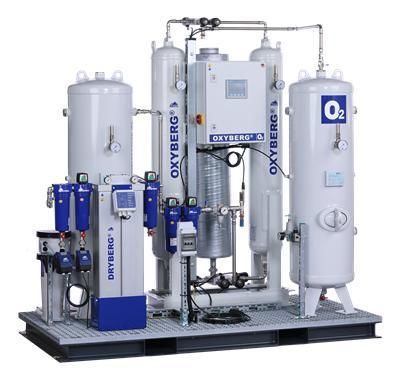

Générateur d'oxygène à haute concentration OXYBERG®

secpour installation de biogazindustriel

Résumé
Systèmes SKID OXYBERG® préconfigurés pour la production d'oxygène sur site. Les packages intègrent un générateur PSA, le traitement de l'air comprimé, le stockage tampon, la surveillance, la tuyauterie et le câblage électrique sur un châssis métallique commun afin de simplifier l'installation et la mise en service.

Éléments inclus / Contenu type

• Générateur d'oxygène OXYBERG® (selon modèle)
• Capteurs de pureté et de pression d'oxygène
• Traitement de l'air comprimé : filtration, séparateur d'eau, sécheur par adsorption
• Réservoir d'air et réservoirs tampon d'oxygène (volumes selon modèle)
• Vases et accessoires pour oxygène
• Tuyauterie et câblage électrique préinstallés sur châssis
• Documentation : agencement, P&ID/R&I, description de l'installation, liste des consommateurs électriques, manuel d'exploitation & maintenance, liste pièces de rechange, schémas de câblage et de bornes, preuves matériaux
• Compresseur d'air intégré en option ou configuration pour alimentation en air comprimé externe

Principe de fonctionnement

• Préparation de l'air comprimé : l'air ambiant est comprimé, séché et filtré
• Génération d'oxygène PSA : le tamis moléculaire sépare l'azote et génère de l'oxygène enrichi
• Stockage tampon : l'oxygène produit est collecté et stabilisé dans des réservoirs
• Alimentation contrôlée : la surveillance maintient la pureté et la pression de livraison

Caractéristiques de conception et avantages

• Commande process par PLC et IHM Siemens
• Surveillance continue de la pureté et de la pression d'oxygène
• Sécheur par adsorption et filtration d'air intégrés
• Tuyauterie et câblage préinstallés pour une intégration sur site accélérée
• Conçu pour un fonctionnement en continu
• Options : booster, stockage haute pression, remplissage de bouteilles

Options d'intégration

• Compresseur d'air intégré en option ou raccordement à l'air du site
• Stockage tampon dimensionné et capacité de pointe
• Surveillance distante et intégration d'alarmes
• Intégration de booster et stockage haute pression
• Solutions sur skid ou conteneur
• Mise en service, validation et support technique

Applications (exemples)

• Approvisionnement en oxygène médical (validation et homologation projet nécessaires)
• Traitement des eaux usées : enrichissement en oxygène pour processus biologiques
• Aquaculture : gestion de l'oxygène dissous
• Industrie du verre et combustion : procédés oxy-fuel et fusion
• Industrie métallurgique : découpe, soudage et oxydation de procédé
• Usines de biogaz : dosage micro-oxygène pour désulfuration
• Mines et lixiviation nécessitant une oxydation contrôlée

Données typiquement requises pour une offre

• Débit d'oxygène requis (Nm³/h)
• Pureté cible et pression à la sortie
• Heures d'exploitation journalières et profil de charge
• Pays d'installation, altitude et température ambiante
• Application et normes/autorités applicables
• Redondance ou alimentation de secours requise
• Préférence d'installation : intérieur, sur skid ou conteneurisée

FAQ — réponses sélectionnées

• Que contient un skid générateur d'oxygène ? Selon le package : générateur OXYBERG® PSA, traitement d'air, réservoirs, monitoring, tuyauterie, câblage et compresseur en option.
• Le compresseur est-il inclus ? Le compresseur est optionnel ; BERG peut intégrer un compresseur adapté ou configurer le skid pour raccordement à une alimentation existante.
• Quelle pureté d'oxygène peut produire le skid ? Configurable typiquement de 90 % à 95 % ; la production dépend du modèle et des conditions site.
• Le système est-il plug-and-play ? Le skid est largement préassemblé ; des fondations, ventilation, raccordements et la mise en service sont nécessaires sur site.
• Peut-on intégrer un booster et une station de remplissage ? Oui — booster, stockage haute pression et remplissage bouteilles peuvent être intégrés selon les exigences et réglementations.
• Le skid peut-il fournir de l'oxygène médical ? La technologie OXYBERG® peut être utilisée pour des solutions médicales, mais l'installation complète requiert validation et approbation.

Caractéristiques / spécifications techniques

• Marque : BERG Kompressoren GmbH
• Technologie : PSA (Pressure Swing Adsorption)
• Plage de pureté configurée : typiquement 90 %–95 % (selon modèle/site)
• Inclusions courantes : générateur PSA, filtration, sécheur par adsorption, réservoirs, tuyauterie, câblage, PLC/IHM
• Commande : PLC et IHM Siemens (standard)
• Surveillance : monitoring continu de pureté et pression
• Fonctionnement : conçu pour usage continu
• Options d'intégration : compresseur intégré, booster, remplissage bouteilles, surveillance distante
• Modèles typiques : OXYBERG® 500, 600, 700, 800, 900, 1000
• Conformité : configurable pour respecter normes et codes applicables (DIN, VDI/VDE, CEI, UVV ; autres sur demande)
