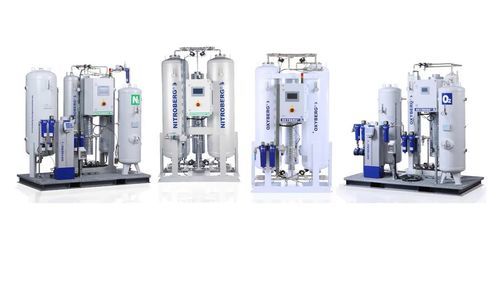

Générateur d'oxygène et d'azote pour applications de haute pureté NITROBERG® / OXYBERG®

ultra purultra purpour l'industrie électronique

Présentation
BERG configure des systèmes d’azote PSA (NITROBERG®), d’azote à membrane et d’oxygène PSA (OXYBERG®) en fonction de la pureté, du débit, de la pression et du profil de fonctionnement. Le générateur est conçu avec le traitement de l’air comprimé, le stockage tampon et les équipements en aval. BERG assure la fabrication, l’intégration et la mise en œuvre du projet complet.

Gamme de produits

• NITROBERG® – Systèmes d’azote pour inertage, atmosphère protectrice, emballage sous atmosphère modifiée, découpe laser, fabrication électronique et autres procédés nécessitant un niveau contrôlé d’oxygène résiduel.
• OXYBERG® – Systèmes d’oxygène pour traitement des eaux usées, production de verre, procédés oxycombustibles, applications médicales et autres besoins de production d’oxygène sur site.

Plages et indicateurs clés

• Plage de pureté N₂ : 97–99.999%
• Plage de pureté O₂ : 90–95% (niveaux disponibles 90 / 93 / 94 / 95%)
• Capacité N₂ : 1.2–1 709 Nm³/h (portefeuille mentionné : 1,2 à 1 141,3 Nm³/h pour certains gammes et jusqu’à 1 709.1 Nm³/h ailleurs)
• Commande automatique O₂ : jusqu’à 2 000 Nm³/h
• Systèmes livrés dans plus de 58 pays

Choix de la technologie
La technologie dépend du gaz, de la pureté requise, du profil de débit, de la pression et du coût du cycle de vie. Une pureté plus élevée n’est pas automatiquement la meilleure spécification.

• Azote PSA : couvre 97 % à 99,999 %. Préférée pour faibles teneurs en O₂ résiduel, pureté stable et capacités dimensionnées précisément. Limite de sélection : au-delà d’environ 99,5–99,9 % la PSA devient souvent l’option privilégiée.
• Azote à membrane : adaptée généralement jusqu’à environ 99,5 % pour inertage et atmosphère protectrice ; modules compacts pour pureté modérée et procédé continu simple. Perd de l’intérêt si la pureté demandée entraîne une consommation d’air comprimé excessive.
• Oxygène PSA : produit O₂ à 90 / 93 / 94 / 95 %; commande automatique disponible jusqu’à 2 000 Nm³/h. Ne convient pas aux procédés exigeant une pureté au‑delà de 95 % du portefeuille.

Relation pureté vs consommation d’air (table)
Pureté N₂ | Facteur d’air comprimé | Conséquence pour le dimensionnement
97% | 2.3 | Facteur d’air vérifié le plus faible
98% | 2.3 | Même facteur vérifié qu’à 97%
99% | 2.6 | Augmentation modérée de la consommation d’air
99.5% | 2.9 | Zone clé de sélection membrane/PSA
99.9% | 3.4 | L’avantage de la PSA devient plus net
99.99% | 4.6 | La taille du compresseur augmente sensiblement
99.995% | 5.2 | Application PSA haute pureté
99.999% | 6.4 | Pureté vérifiée la plus élevée du portefeuille

Comparaison des modèles (extraits)
Azote NITROBERG® — Capacité à 99.99% · Nm³/h
Modèles : 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700
Capacité (Nm³/h) : 2.2 | 4.0 | 6.2 | 8.8 | 13.6 | 18.5 | 24.2 | 29.9 | 42.2 | 59.0 | 82.7 | 101.7 | 119.1

Oxygène OXYBERG® — Capacité à 93% · Nm³/h
Modèles : 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700
Capacité (Nm³/h) : 1.7 | 2.4 | 4.2 | 5.5 | 8.2 | 11.1 | 12.8 | 17.4 | 22.1 | 31.4 | 41.6 | 51.3 | 62.1

Configurations d’installation

• Skid (plug-and-play) — skid N₂ et skid O₂ prêts à l’emploi : générateur, traitement de l’air, réservoirs, vannes, instrumentation et interfaces de commande pour installation intérieure compacte.
• Unité conteneurisée — installations extérieures ou distantes préintégrées pour N₂ et O₂ lorsque l’espace technique ou la protection extérieure est requise.

Chaîne de production et intégration
La production de gaz doit être évaluée comme partie intégrante du système d’air comprimé : compresseur → traitement de l’air → réservoir tampon → générateur de gaz → réservoir de gaz produit → application ou surpresseur. Avec un traitement approprié, l’adsorbant fonctionne 15 à 20 ans.

Données requises pour le dimensionnement (checklist)

• Pureté requise ou teneur maximale en oxygène résiduel
• Débit en Nm³/h, y compris les pointes
• Pression de sortie requise
• Profil de fonctionnement (continu ou adapté à la demande)
• Débit, qualité et pression de l’air comprimé disponible
• Conditions intérieures ou extérieures, contraintes environnementales et espace disponible

Caractéristiques / spécifications techniques

• Marque : BERG
• Gamme Azote (NITROBERG®) : pureté 97–99.999% ; capacité globale mentionnée jusqu’à 1,709.1 Nm³/h (exemples de portefeuille 1,2–1 141,3 Nm³/h)
• Gamme Oxygène (OXYBERG®) : pureté 90 / 93 / 94 / 95% ; commande automatique jusqu’à 2 000 Nm³/h
• Facteur d’air pour N₂ : de 2.3 (≈97–98%) à 6.4 (99.999%)
• Consommation d’air comprimé du portefeuille : exemple cité 7.7 à 2 625 Nm³/h (selon pureté et capacité)
• Réservoirs produits cités : 90 à 6 000 l ; réservoirs d’air : 90 à 10 000 l
• Durée de vie attendue de l’adsorbant : 15–20 ans (avec traitement d’air approprié)
• Normes mentionnées : DIN, IEC, UVV (ASME, ATEX, GL, BV disponibles sur accord); installations d’oxygène médical selon ISO 13485:2016 et directive 93/42/CEE
