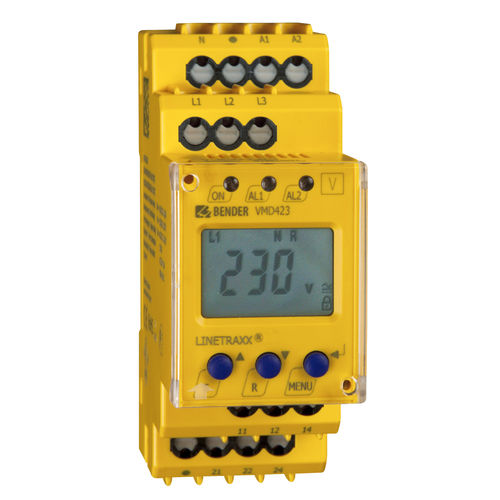

Relais de protection de déséquilibre de phases LINETRAXX® VMD423

de surfréquencede sous-tensiond’asymétrie de phase

Présentation
La série LINETRAXX® VMD423 est constituée de relais de surveillance triphasés de la tension et de la fréquence destinés à superviser le point d'injection des installations de production distribuée (>30 kW). Les mesures peuvent être effectuées en basse tension ou via transformateurs de tension (100 V) au point d'injection en moyenne tension. L'appareil détecte sous-tension/surtension, sous-fréquence/surfréquence, asymétrie, perte de phase et ordre des phases. Un relais d'alarme commute en ≤ 80 ms si les valeurs de seuil configurées sont dépassées ; la surtension est évaluée sur la moyenne d'un intervalle de 10 minutes. Le VMD423 nécessite une alimentation séparée ; la version VMD423H est alimentée depuis le système surveillé.

Certificats de conformité

• DIN V VDE V 0126-1-1:2006-02 (pays concernés)
• EN 50438:2007 (le cas échéant)
• Approvals nationaux : C10/11 (Belgique), guides ENEL et autres listes nationales

Caractéristiques principales

• Versions : VMD423 avec alimentation séparée ; VMD423H alimenté par le réseau surveillé
• Surveillance : sous-tension, surtension (moyenne 10 min), sous-fréquence, surfréquence pour systèmes 3(N)AC 0…500 V
• Détection d'asymétrie, perte de phase et ordre des phases
• Temporisations réglables (démarrage, réponse, retombée) et hystérésis de commutation réglable
• Mesure en valeur efficace (AC + DC) et afficheur LC multifonction
• Deux relais d'alarme séparés (contacts inverseurs) ; fonctionnement N/C ou N/O et comportement mémoire sélectionnables
• LEDs : Alimentation, Alarme 1, Alarme 2 ; touche Test/Reset interne
• Réglages protégés par mot de passe ; capot transparent plombable ; autosurveillance continue
• Bornes à ressort ou bornes à vis selon référence ; boîtier 2 modules (36 mm) ; conforme RoHS

Applications

• Surveillance de points de commutation automatiques entre installations d'autoproduction et réseau public basse tension
• Conformité et raccordement selon DIN V VDE V 0126-1-1, EN 50438 et lignes directrices nationales
• Convient aux installations photovoltaïques, BHKW, éoliennes, centrales hydrauliques et autres sources distribuées

Variantes
Type | Tension d'alimentation U_S* | Tension nominale réseau U_n* | Valeur de seuil | Réf.
VMD423-D-1 | DC 9,6…94 V / AC 16…72 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010020 / B93010020
VMD423-D-2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V, 40…65 Hz | AC 10…500 V | B73010021 / B93010021
VMD423H-D-3 | U_n (alimenté par le système surveillé) | 3(N)AC 0…500 V, 40…65 Hz | AC 70…500 V | B73010022 / B93010022
(* Valeurs absolues. B7… = bornes à ressort / B9… = bornes à vis)

Accessoires optionnels
Type | Réf.
Clip de montage pour fixation par vis (1 pièce par appareil) | B98060008
Cadre de montage XM420 | B990994

Téléchargements (sélection)

• Déclarations et certificats de conformité
• Fiches techniques, manuels et guides de démarrage rapide
• Textes pour appels d'offres et déclarations UKCA/CE

Caractéristiques techniques

• Grandeurs mesurées : tensions triphasées (valeurs efficaces), fréquence, asymétrie, ordre de phases, perte de phase
• Plage de mesure tension : AC 0…500 V
• Plage de fréquence : 40…65 Hz
• Détection surtension : moyenne sur 10 minutes ; activation relais ≤ 80 ms aux valeurs seuil
• Sorties : deux relais d'alarme séparés (inverseurs)
• Fonctions utilisateur : temporisations et hystérésis réglables, protection par mot de passe, Test/Reset
• Indicateurs : afficheur LC, LEDs ; mémoire de la valeur de déclenchement
• Bornes : poussoir ou vis ; boîtier 2 modules 36 mm
• Conformité : RoHS et certifications nationales applicables
