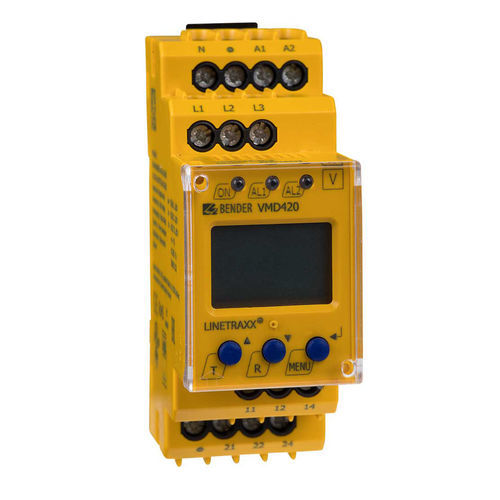

Relais de surveillance de sous-tension LINETRA ® VMD420 series

de surtensionde fréquenced'ordre de phases

Présentation
Le relais de surveillance de tension multifonction LINETRAXX® VMD420 surveille la fréquence, les sous-tensions, les surtensions et la tension comprise entre deux seuils (fonction fenêtre) dans des réseaux 3(N)AC. Les tensions sont mesurées en valeurs efficaces (RMS) et la valeur mesurée est affichée en permanence sur l'afficheur LC. La valeur ayant entraîné le déclenchement de l'alarme est mémorisée. Les temporisations réglables permettent d'adapter le comportement aux caractéristiques d'installation. L'appareil nécessite une alimentation externe.

Fonctions principales

• Surveillance sous-tension, surtension et fréquence pour réseaux 3(N)AC 0…500 V
• Fonctions de surveillance sélectionnables : <U, >U, <f, >f (fenêtre et limites)
• Surveillance d'asymétrie, de défaillance de phase et d'ordre des phases
• Temporisation au démarrage, temporisation d'intervention et temporisation de retombée réglables
• Hystérésis de commutation réglable
• Mesure en valeurs efficaces (AC)
• Affichage numérique sur écran LC multifonction ; LED pour Power On, Alarm 1, Alarm 2
• Mémorisation de la valeur de fonctionnement ; fonction preset pour paramétrage de base
• Autosurveillance permanente et bouton Test/Reset interne
• Deux relais d'alarme séparés (chacun un contact inverseur) ; fonctionnement N/C ou N/O et mémoire défaut sélectionnables
• Protection par mot de passe des réglages ; capot transparent plombable ; boîtier 2 modules (36 mm)
• Conformité RoHS

Applications

• Surveillance de machines et installations sensibles à la tension
• Commande de mise en marche/arrêt à des niveaux de tension définis
• Surveillance des alimentations de secours et systèmes d'urgence
• Surveillance de la tension d'alimentation des charges mobiles
• Protection des moteurs triphasés contre perte de phase et inversion de phase
• Protection des transformateurs par détection de charges asymétriques

Variantes
Type | Tension d'alimentation Us* | Tension nominale de réseau Un* | Réf.**
VMD420-D-1 | AC 16…72 V / DC 9,6…94 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010005 / B93010005
VMD420-D-2 | AC/DC 70…300 V, 15…460 Hz | 3(N)AC 0…500 V / 288 V, 15…460 Hz | B73010006 / B93010006

Accessoires en option
Type | Réf.
Clip de montage pour fixation par vis (1 pièce par appareil) | B98060008
Cadre de montage XM420 | B990994

Caractéristiques / spécifications techniques

• Nom du modèle : LINETRAXX® VMD420
• Mesure : valeurs efficaces (r.m.s.)
• Plage de mesure : réseau 3(N)AC 0…500 V ; indication de la fréquence
• Alimentation : selon variante (voir section Variantes)
• Plage de fréquence : 15…460 Hz
• Sorties : deux relais d'alarme séparés (1 inverseur chacun)
• Comportement configurable : fonctionnement N/C ou N/O, mémoire défaut sélectionnable
• Réglages : fonctions de surveillance sélectionnables, hystérésis et temporisations réglables
• Affichage et indicateurs : écran LC multifonction ; LEDs Power On, Alarm 1, Alarm 2
• Mémoire et test : mémorisation de la valeur déclenchante ; bouton Test/Reset interne ; autosurveillance continue
• Sécurité : protection par mot de passe ; capot transparent plombable
• Format : boîtier 2 modules (36 mm)
• Conformité : RoHS
• Nécessite une alimentation externe
