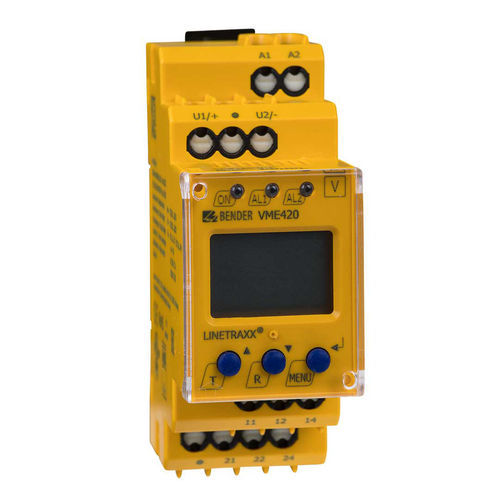

Relais de surveillance de sous-tension LINETRAXX® VME420

de surfréquencede surtensionde sous-fréquence

Présentation
La série LINETRAXX® VME420 regroupe des relais de surveillance multifonctions pour la détection des sous‑tensions, surtensions et de la fréquence dans des réseaux AC et DC nécessitant une alimentation externe. Les tensions sont mesurées en valeurs efficaces (RMS) et la valeur mesurée est affichée en permanence sur un afficheur LC multifonction. Le relais mémorise la valeur qui a déclenché l'alarme. Les temporisations et l'hystérésis réglables permettent d'adapter le comportement aux phases de démarrage et aux fluctuations transitoires.

Fonctionnalités

• Surveillance des réseaux AC/DC pour sous‑tension, surtension et fréquence dans la plage 0…300 V
• Fonctions sélectionnables : <U, >U, <f, >f (fenêtre et limites)
• Temporisation au démarrage, temporisation d'action et temporisation de retombée réglables
• Hystérésis de commutation réglable
• Mesure en valeur efficace (AC + DC)
• Affichage numérique permanent sur écran LC multifonction
• Mémorisation de la valeur ayant entraîné le déclenchement
• Fonction Preset pour paramétrage de base automatique
• LEDs : Service, Alarme 1, Alarme 2

Détails fonctionnels
L'appareil nécessite une alimentation externe. Il propose une autosurveillance permanente, une touche Test/Reset interne et une protection des réglages par mot de passe. Deux relais d'alarme séparés (chacun un inverseur) sont fournis, avec possibilité de fonctionnement N/O ou N/C et comportement mémoire d'erreur sélectionnable. Le capot transparent est plombable pour scellage.

Applications

• Surveillance de tension et fréquence pour machines et installations monophasées
• Surveillance des défauts à la terre via transformateur de tension en réseaux moyenne tension
• Surveillance d'installations de batteries
• Mise en marche/arrêt automatique à des niveaux de tension définis

Variantes (extrait)
Type | Tension d'alimentation U_S* | Tension nominale U_n* | Réf.
VME420‑D‑1 | DC 9,6 V…94 V / AC 16…72 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010001 / B93010001
VME420‑D‑2 | DC 70…300 V / AC 70…300 V, 15…460 Hz | AC/DC 0…300 V / 15…460 Hz | B73010002 / B93010002
* valeurs absolues ; ** (B7… = bornes à ressort / B9… = bornier à vis)

Accessoires optionnels

• Clip de montage pour fixation par vis (1 pièce par appareil)
• Cadre de montage XM420

Caractéristiques techniques

• Plage de surveillance : AC/DC 0…300 V
• Plage de mesure de fréquence : 15…460 Hz
• Alimentation (selon variante) : VME420‑D‑1 = DC 9,6…94 V / AC 16…72 V ; VME420‑D‑2 = DC 70…300 V / AC 70…300 V (15…460 Hz)
• Mesure : valeur efficace (RMS) pour AC et DC
• Affichage : écran LC multifonction, affichage continu de la valeur mesurée
• Sorties : deux relais d'alarme séparés, chacun 1 inverseur (CO)
• Comportement de commutation : N/O ou N/C sélectionnable ; mémoire d'erreur sélectionnable
• Temporisations réglables : démarrage, réponse, retombée
• Hystérésis de commutation réglable
• Protection : protection par mot de passe, capot transparent plombable
• Boîtier : 2 modules (36 mm)
• Connexions : bornes à ressort ou bornier à vis selon variante
• Fonctions : mémorisation du point de déclenchement, autosurveillance, touche Test/Reset interne, fonction Preset
• Conformité : RoHS
