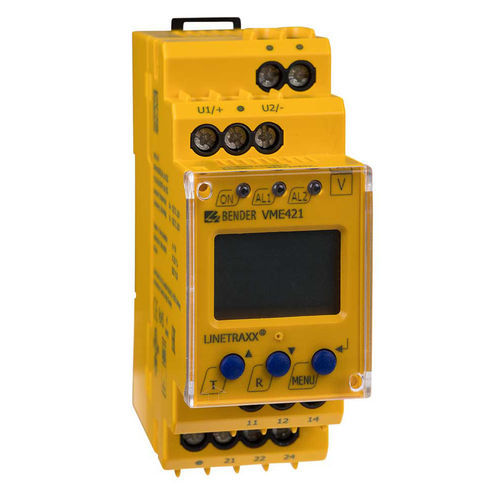

Relais de surveillance de sous-tension LINETRA ® VME421H series

de surtensionde fréquence1NO/NF

Présentation
Le LINETRAXX® VME421H est un relais compact de surveillance de tension et de fréquence pour systèmes AC et DC. Il surveille sous-tension, surtension, fréquence et fonction fenêtre (tension entre deux seuils) et mesure les tensions en valeur efficace. L’appareil se prélève son alimentation sur le réseau surveillé et dispose d’un accumulateur d’énergie interne pour assurer le fonctionnement lors de brèves interruptions.

Fonctions principales

• Surveillance sous-tension, surtension, fréquence et fonction fenêtre (fonctions sélectionnables : <U, >U, <f, >f)
• Mesure en valeur efficace (AC + DC)
• Affichage numérique permanent sur écran LC multifonction ; mémorisation de la valeur au déclenchement
• Temporisations réglables : démarrage, réponse, retombée ; hystérésis de commutation réglable
• Alimentation prélevée sur le système surveillé ; accumulateur d’énergie intégré (pas d’alimentation externe requise)
• Deux relais d’alarme indépendants (un inverseur chacun)
• Protection par mot de passe et fonction Preset pour assignation des paramètres de base

Caractéristiques additionnelles / Conception

• LEDs : Power On, Alarm 1, Alarm 2
• Mémorisation de la valeur de mesure déclenchante
• Autosurveillance permanente et touche Test/Reset interne
• Choix fonctionnement N/C ou N/O et comportement mémoire défaut
• Capot transparent plombable ; boîtier 2 modules (36 mm)
• Bornes à ressort (deux bornes par raccordement)
• Conforme RoHS

Indications d’utilisation

• Surveillance de la tension et de la fréquence d’appareils monophasés et d’installations électriques
• Surveillance des défauts de terre via transformateurs de tension dans réseaux moyenne tension
• Surveillance d’installations de batteries
• Commutation automatique d’équipements à des seuils de tension définis

Variantes
VME421H-D-1 | Tension nominale système : DC/AC 9,6…150 V, 15…46 Hz (valeur de réponse : AC/DC 9,6…150 V) | Réf. : B73010003 / B93010003
VME421H-D-2 | Tension nominale système : DC/AC 70…300 V, 15…460 Hz (valeur de réponse : AC/DC 70…300 V) | Réf. : B73010004 / B93010004

Accessoires en option

• Clip de montage pour fixation par vis (1 pièce par appareil) : Réf. B98060008

Téléchargements (documentations disponibles)
Quickstart (VME421H) ; Manuel (VME421H) ; Fiche technique (VME421H) ; Déclarations de série (VMx42x) — CE/UKCA

Caractéristiques / spécifications techniques

• Fonctions de surveillance : <U, >U, <f, >f, fenêtre
• Mesure : valeur efficace (RMS) AC + DC
• Affichage : écran LC multifonction avec mémoire de la valeur déclenchante
• Alimentation : prélevée sur le réseau surveillé avec accumulateur d’énergie interne
• Sorties : 2 relais d’alarme indépendants (inverseurs)
• Réglages : temporisations (démarrage, réponse, retombée), hystérésis
• Connexions : bornes à ressort (2 bornes par connexion)
• Mécanique : boîtier 2 modules (36 mm), capot transparent plombable
• Indicateurs : LEDs Power On / Alarm 1 / Alarm 2
• Conformité : RoHS
