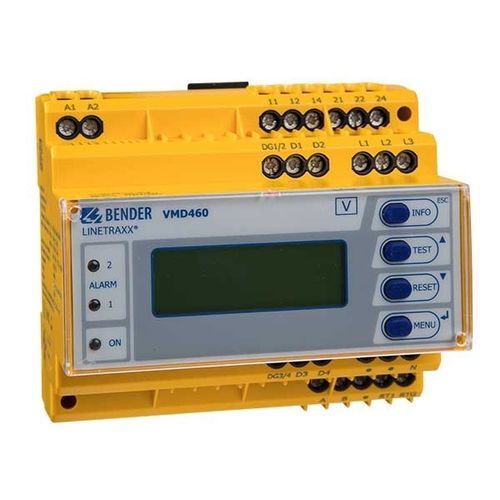

Relais de protection de tension LINETRAXX® VMD460-NA

de fréquencede phaseAC/DC

Présentation
Le LINETRAXX® VMD460-NA est une protection de réseau et d'installations externe destinée à la coupure automatique d'installations de production d'énergie du réseau public via des interrupteurs de couplage. Il surveille en continu la tension et la fréquence, affiche les mesures en temps réel sur un écran LC graphique rétroéclairé et mémorise les événements conduisant à des déclenchements de relais. L'appareil est multifonction et paramétrable pour les codes réseau nationaux.

Fonctions principales

• Programmes de base préréglés pour normes nationales (ex. G99/G98, VDE-AR-N 4105)
• Détection d'îlotage : df/dt (ROCOF) et détection de saut de vecteur
• Surveillance permanente des tensions de phase et des tensions ligne-à-ligne
• Surveillance configurable de l'interrupteur de couplage (NC/NO/off) ; conception tolérante aux défauts uniques
• Interface RS-485 pour échange de données et paramétrage
• Coupure à distance via récepteur de signal de commande (ripple control)
• Fonctions de test : essai de temps de coupure et touche de test du circuit de déclenchement
• Affichage graphique rétroéclairé ; choix de langue (DE/EN/IT)
• Protection des réglages par mot de passe ; boîtier plombable
• Enregistrement des événements : 300 derniers défauts avec horodatage (horloge temps réel)

Applications

• Protection centrale réseau et installations (ex. VDE-AR-N 4105)
• Dispositif de déconnexion pour installations de production en parallèle au réseau public
• Protection d'interface selon recommandations nationales et internationales (EREC G99/G59/G83, CEI 0-21)
• Usage universel pour la découplage sécurisé des générateurs distribués

Homologations / certificats

• VDE-AR-N 4105
• VDE-AR-N 4110
• Directive BDEW / guides techniques
• G99 / G98 / G59 / G83
• CEI 0-21
• DIN V VDE V 0126-1-1

Variantes
Type | Tension d'alimentation U_S | Réf.
VMD460-NA-D-2 | AC/DC 100…240 V | B93010045

Caractéristiques techniques

• Appareil : LINETRAXX® VMD460-NA
• Tension d'alimentation (variante) : AC/DC 100…240 V (VMD460-NA-D-2)
• Fonction : protection réseau et installations externe pour coupure via interrupteurs de couplage
• Méthodes de détection : ROCOF (df/dt) et saut de vecteur
• Surveillance : tension de phase et tension composée (ligne-à-ligne)
• Interfaces : RS-485 pour échange de données/paramétrage ; récepteur ripple pour coupure à distance
• Historique d'événements : 300 derniers défauts réseau avec horodatage (RTC)
• Exploitation : écran LC graphique rétroéclairé ; sélection de langue (DE/EN/IT)
• Sécurité : protection par mot de passe ; boîtier plombable
• Fiabilité : conception tolérante à un seul défaut ; surveillance configurable de l'interrupteur de couplage (NC/NO/off)
