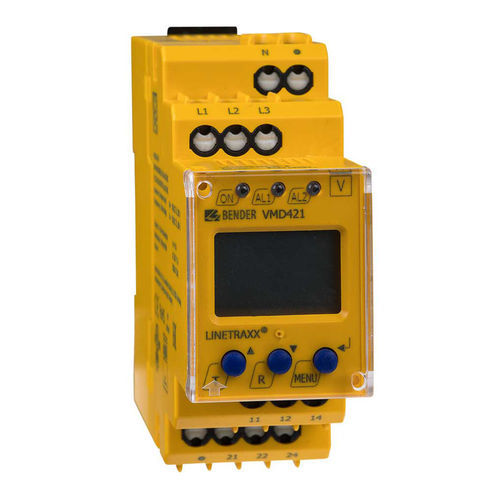

Relais de surveillance de niveau bas LINETRAXX® VMD421H

de tensionde niveau hautd'ordre de phases

Présentation
Le LINETRAXX® VMD421H est un relais de surveillance de tension multifonction destiné aux réseaux 3(N)AC. Il surveille sous‑tension, surtension, fréquence et la tension entre deux seuils (fonction fenêtre). Les tensions sont mesurées en valeurs efficaces et la valeur mesurée est affichée en permanence sur l'écran LC. L'appareil est alimenté par le réseau surveillé et dispose d'une réserve d'énergie interne.

Principales fonctions

• Surveillance sous‑tension, surtension, fréquence et fonction fenêtre dans les réseaux 3(N)AC (70…500 V ; variantes 70…500/288 V)
• Alimentation depuis le système surveillé (pas de source externe nécessaire) avec accumulateur d'énergie intégré
• Mesure en valeurs efficaces r.m.s. (AC + DC)
• Temporisations réglables : démarrage, réponse et retombée
• Hystérésis de commutation réglable
• Fonctions de surveillance sélectionnables : <U, >U, <f, >f
• Fonction Preset pour l'initialisation automatique des paramètres de base

Affichage et commandes

• Écran LC multifonction affichant la valeur mesurée en permanence
• LEDs : Power On, Alarme 1, Alarme 2
• Mémoire de la valeur de déclenchement
• Autosurveillance permanente
• Touche interne Test / Reset
• Protection par mot de passe des réglages

Sorties / Mécanique / Raccordements

• Deux relais d'alarme indépendants, chacun avec 1 inverseur (SPDT)
• Fonctionnement en NF (N/C) ou NO (N/O) et comportement de mémoire de défaut sélectionnables
• Capot transparent plombable
• Boîtier 2 modules (36 mm)
• Bornes à ressort (deux bornes par raccordement) ; variantes à vis référencées selon numéro d'article
• Conforme RoHS

Applications typiques

• Surveillance de machines et installations sensibles aux variations de tension
• Mise en marche / arrêt automatique d'équipements selon seuils de tension définis
• Surveillance d'alimentations de secours et systèmes d'urgence
• Surveillance de la tension d'alimentation de charges portables
• Protection des moteurs triphasés contre défaillance ou inversion de phase
• Protection des transformateurs par détection de charge asymétrique

Variantes (table)
Type | Tension nominale du réseau U_n* | Valeur de réponse | Réf.**
VMD421H-D-3 | 3(N)AC 70…500 V, 15…460 Hz | AC 70…500 V | B73010007 / B93010007

Accessoires en option (table)
Type | Réf.
Clip de montage pour fixation par vis (1 pièce par appareil) | B98060008
Cadre de montage XM420 | B990994

Téléchargements (documents)

• UKCA - VMx42x (Déclaration ; famille VMx42x)
• VMD421 - Textes pour appel d'offres (RTF, EN)
• VMD421H - Manuel (PDF, EN)
• VMD421H - Fiche technique (PDF, EN)
• VMD421H - Quickstarts (PDF, EN/DE)
• VMx42x - Déclarations CE de conformité (PDF)

Caractéristiques / spécifications techniques

• Plage de mesure : AC 70…500 V (3(N)AC, 15…460 Hz)
• Fonctions de surveillance : <U, >U, <f, >f, fonction fenêtre
• Mesure : mesure en valeur efficace r.m.s. (composantes AC + DC)
• Affichage : écran LC multifonction affichant la valeur mesurée
• Alimentation : depuis le système surveillé avec réserve d'énergie interne
• Temporisations : démarrage, réponse et retombée réglables
• Sorties : 2 relais d'alarme, chacun 1 inverseur
• Modes de fonctionnement : NF/NO sélectionnables ; mémoire de défautsélectionnable
• Indicateurs : LEDs Power On, Alarme 1, Alarme 2
• Sécurité : autosurveillance permanente ; touche Test/Reset interne ; protection par mot de passe
• Mécanique : boîtier 2 modules (36 mm) ; capot transparent plombable
• Bornes : bornes à ressort (deux bornes par raccordement) ; variantes à vis selon références
• Conformité : RoHS ; documentation CE/UKCA disponible pour la famille VMx42x
• Références variantes : B73010007, B93010007
• Remarques : * valeurs absolues ; ** B7… = bornes à ressort / B9… = bornier à vis
